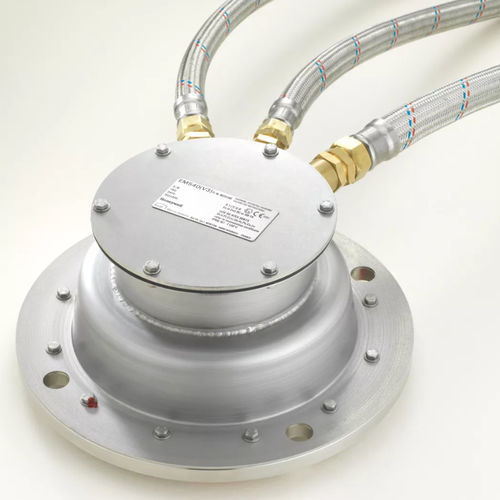

Niveausensor EM series

für Schifffür Tanks

Eine kontinuierliche und präzise Füllstandsmessung ist notwendig, um einen sicheren Schiffsbetrieb zu gewährleisten, insbesondere beim Be- und Entladen. Das Radarmessgerät EM540 von Honeywell integriert Temperatur-, Druck- und Ballastdaten in einem normgerechten, robusten und kompakten System. Was ist das? Das 8-Zoll-Radarmessgerät EM540 eignet sich besonders für anspruchsvolle Tankeranwendungen wie Chemikalien und Bitumen sowie für Binnenschiffe. Es kann, je nach Radartyp, entweder an einem stehenden Rohr oder im freien Raum installiert werden. Es ist mit bis zu sechs Analogeingängen ausgestattet, die Temperatur, Inertgasdruck und nahegelegene Tankmessgeräte überwachen. Das EM540 ist mit zwei Intrisincally Safe-Racks verbunden: dem TA3840C für die Kommunikation und dem TA3840S für die Stromversorgung. Das Steuersystem berechnet das Volumen, kompensiert Trimm, Krängung und Temperatur und zeigt die Informationen an oder sendet sie an den Ladungsrechner des Schiffs und das ICMS (Integrated Control and Monitoring System). Wie funktioniert es? Der Abstand (Ullage) zwischen der Antenne und der Flüssigkeitsoberfläche wird durch die Ausbreitung des Radarsignals gemessen, wobei FMCW (Frequency Modulation Continuous Wave) verwendet wird. Ein integrierter digitaler Signalprozessor berechnet den Abstand. Der berechnete Füllstand in Millimetern wird dann direkt an den Frachtkontrollraum gesendet, zusammen mit Informationen über Temperatur- und Drucksignale. Die Verwendung der eigensicheren, bidirektionalen digitalen Signalübertragung zwischen dem Radarmessgerät und dem zentralen Überwachungssystem ermöglicht die einfache Integration des EM540 in jede Art von Steuerungssystem.
