Wasserenbruch-Detektor MetriGuard Alarm System

für Schiffemit Alarm

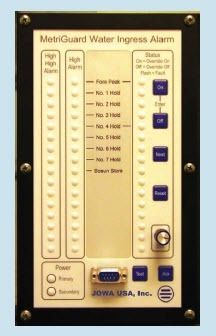

Das MetriGuard Water Ingress Alarm System von JOWA USA ist für den Einsatz auf Massengutfrachtern vorgesehen. Es entspricht den vorgeschlagenen SOLAS-Vorschriften (Kapitel XII, Regel 12), die Wasserstandsalarme in Laderäumen und bestimmten anderen Räumen vorschreiben. Die wichtigsten Elemente des MetriGuard Wassereintrittsalarmsystems sind: 1. Metritape Widerstandsband-Sensor und Sensorgehäuse 2. Schwimmerschalter und Anschlusskasten 3. Signalkonditionierungseinheit mit Eigensicherheitsbarrieren 4. Alarmanlage Abbildung 1 zeigt ein Blockdiagramm eines typischen Systems. Der primäre Sensor in den Laderäumen und Ballasttanks ist der Metritape-Wassersensor der Serie LA. Dieser kontinuierliche Sensor ermöglicht es, zwei Alarm-Sollwerte von einem Sensor abzuleiten. Der Sensor ist in einem kundenseitigen Stillrohr montiert, das den Sensor vor der Ladung schützt. Ein Sensorgehäuse schraubt sich an einen Rohrflansch am oberen Ende des Stillrohres, so dass der Sensor leicht vom Deck montiert (oder entfernt) werden kann. Darüber hinaus werden alle elektrischen Anschlüsse im Sensorgehäuse vorgenommen.
