Entsalzungsanlage für Boot NAVA PURE

Umkehrosmose12 Veine Membran

Übersicht
Entsalzungsanlage für Trinkwasser an Bord mit smartem Split-Design. All-in-One Watermaker-Serie, die Frischwasserleistung und Bordnetzbelastung in Balance bringt. Die Trennung der 230V AC Hochdruckpumpe und der 12V DC Zufuhrpumpe ermöglicht eine einfachere Integration in 12V-Systeme über entsprechend dimensionierte Inverter.

Für wen geeignet

• Inverter-Betrieb: Geeignet für Boote, die 230V-Geräte über Wechselrichter aus 12V-Batteriebänken versorgen; das Split-Pumpen-Konzept reduziert hohe Anlaufströme typischer AC-Motoren.
• Flexible Installation: Getrennte Pumpen erlauben den Einbau in beengten oder verwinkelten Einbausituationen.
• Frischwasserleistung: Modelle mit ca. 35 bis 125 l/h zur Anpassung an unterschiedliche Schiffsgrößen.

Serienbeschreibung
Die AQUAbibe NAVA PURE Serie umfasst modulare Umkehrosmoseanlagen für zuverlässige Bordentsalzung. Das Split-Design (230V AC Hochdruckpumpe + 12V DC Vordruckpumpe) sorgt für optimale Lastverteilung im elektrischen System und erleichtert die Integration in 12V-Bordnetze mit geeigneten Invertern. Standardkomponenten ermöglichen weltweiten Service und Austausch, geeignet für Hochseetörns.

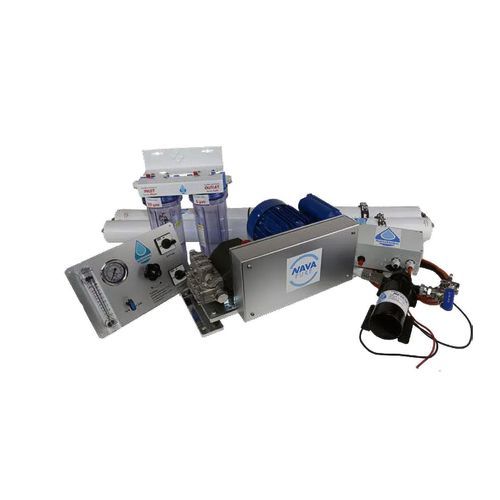

Enthaltene Komponenten

• Hochdruckpumpe mit 230V AC Elektromotor
• 12V DC Membranpumpe für Dauerbetrieb
• Vormontiertes Dreiwegeventil zum Spülen
• Bedienpanel mit 12V DC Steuerspannung, Manometer, Umschaltung Tank/zweiter Frischwasserauslass und Druckregelventil
• Mobile Elektrobox für die Steuerungselektronik (zwei Schaltrelais)
• Vormontierte Druckbehälter für Umkehrosmose-Membranen (1–3 Membranen je nach Modell)
• Original FilmTec SW30-2540 Umkehrosmose-Membranen für NAVA PURE Modelle
• Original FilmTec SW30-2521 Umkehrosmose-Membranen für NAVA PURE COMPACT Modelle
• Vormontierte Vorfiltereinheit (20 µm und 5 µm)
• Aktivkohlefilter inklusive Gehäuse
• Hochdruckschläuche (2 m und 2,5 m)
• Installationsmaterial (Hydraulik-Fittinge, Schläuche für Seewasser/Sole/Frischwasser, Vorfilter usw.)

Modelle NAVA PURE (Übersicht, Preise zzgl. MwSt.)
Modell | Frischwasserleistung [l/h] | Energieverbrauch [kW] | Anzahl RO-Membranen | Preis (zzgl. MwSt.)
NAVA PURE 05 30 | 35 | 0,6 | 1 | € 4.799,-
NAVA PURE 05 60 | 60 | 0,6 | 2 | € 5.649,-
NAVA PURE 07 65 | 65 | 0,85 | 2 | € 5.699,-
NAVA PURE 07 95 | 95 | 0,85 | 3 | € 6.549,-
NAVA PURE 11 55 | 55 | 1,25 | 1 | € 4.899,-
NAVA PURE 11 95 | 95 | 1,25 | 2 | € 5.749,-
NAVA PURE 11 125 | 125 | 1,25 | 3 | € 6.599,-

NAVA PURE COMPACT (Übersicht, Preise zzgl. MwSt.)
Modell | Frischwasserleistung [l/h] | Energieverbrauch [kW] | Anzahl RO-Membranen | Preis (zzgl. MwSt.)
NAVA PURE COMPACT 05 45 | 45 | 0,6 | 2 (SW30-2521) | € 5.549,-
NAVA PURE COMPACT 05 60 | 60 | 0,6 | 3 (SW30-2521) | € 6.349,-
NAVA PURE COMPACT 07 55 | 55 | 0,85 | 2 (SW30-2521) | € 5.599,-
NAVA PURE COMPACT 07 75 | 75 | 0,85 | 3 (SW30-2521) | € 6.399,-
NAVA PURE COMPACT 11 70 | 70 | 1,25 | 2 (SW30-2521) | € 5.649,-
NAVA PURE COMPACT 11 100 | 100 | 1,25 | 3 (SW30-2521) | € 6.449,-

RO-Membran-Konfiguration (typische Gehäusegrößen)
SW30-2540 (Standard, Membranlänge 1.200 mm): 1 Membran — 1.200 × 120 × 115 mm; 2 Membranen — 1.200 × 270 × 115 mm; 3 Membranen — 1.200 × 365 × 115 mm
SW30-2521 (COMPACT, Membranlänge 695 mm): 1 Membran — 695 × 120 × 115 mm; 2 Membranen — 695 × 270 × 115 mm; 3 Membranen — 605–695 × 365 × 115 mm (modellabhängig)

Abmessungen (Auszüge)
Série NAVA PURE (Beispielkonfiguration): Länge 300 mm | Tiefe 150 mm | Höhe 200 mm
Beispiel Kompaktkomponente: Länge 200 mm | Tiefe 120 mm | Höhe 90 mm

Hinweise / Betriebsbedingungen
Die Frischwasserleistung kann je nach Salzgehalt und Meerwassertemperatur um bis zu ±10 % variieren. Der Energieverbrauch hängt vom Betriebsdruck ab und kann um bis zu ±10 % variieren; Richtwerte sind stark abhängig von Generator- bzw. Inverterleistung. Der Anlaufstrom beträgt ca. das Fünffache des Betriebsstroms.

Charakteristiken / Spezifikationen

• Marke: AQUAbibe
• Serie/Modell: NAVA PURE
• Frischwasserleistung: ca. 35–125 l/h (je nach Modell)
• Energieverbrauch: ca. 0,6 kW bis 1,25 kW (je nach Modell)
• Spannung Pumpen: Hochdruckpumpe 230V AC, Vorpumpe 12V DC
• Membrantypen: FilmTec SW30-2540 (Standard), SW30-2521 (COMPACT)
• Membrankonfiguration: 1–3 Membranen je nach Modell
• Vorfilter: 20 µm und 5 µm
• Enthalten: Aktivkohlefilter, Hochdruckschläuche, Installationsmaterial, Bedienelemente, mobile Elektrobox
• Geeignet für: Boote mit Inverter-Betrieb / begrenzte Einbauräume (COMPACT-Varianten)
• Preisspanne (zzgl. MwSt.): ca. € 4.799,- bis € 6.599,- je nach Modell
