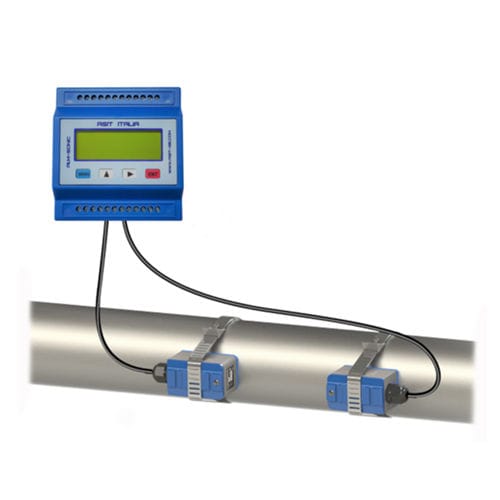

Digitaler Durchflussmesser AI.M-Sonic

für Marineanwendungenfür Schiffefür Aquakultur

Das AI.M-SONIC ist ein modulares, ultrakompaktes Messsystem, das für höchste Präzision auf kleinstem Raum entwickelt wurde. Dank der DIN-Schienenmontage eignet sich dieses Modul ideal für die Integration in Schaltschränke und industrielle Automatisierungssysteme zur Überwachung von Flüssigkeiten in geschlossenen Kanälen.

Vorteile
Platzsparendes Design: Extrem kompaktes Digitalmodul (92 x 90 x 34 mm) mit integriertem LCD-Display, perfekt für dichte DIN-Schieneninstallationen.
3-in-1-Multifunktion: Nicht nur ein Durchflussmesser, sondern dank zweier PT100-Sondenanschlüsse auch als Anzeigegerät (liest analoge Signale von 4–20 mA) und Wärmeenergierechner.
Schnelle Installation: Verwendet externe Aufsteck-Messumformer, wodurch das Durchtrennen von Rohren und die Unterbrechung des Produktionsprozesses entfällt.
Digitale Präzision: Ausgestattet mit DSP-Technologie (Digitale Signalverarbeitung) für stabile und zuverlässige Messungen auch bei externen Störungen.

Technische Daten
Rohrgrößenbereich: DN 15 mm bis DN 6000 mm
Genauigkeit: Besser als 1 %
Wiederholgenauigkeit: 0,2 %
Montage: Omega-Schiene (DIN)
Ausgänge: RS485 (seriell), 4–20 mA (analog), Doppelrelais-Ausgang
Eingänge: 4–20 mA und PT100 (für Kalorien-/Energieberechnung)
Stromversorgung: 8–36 V DC
Flüssigkeitstemperatur: Bis zu 160 °C (mit Sensoren der HT-Serie)

Ideale Anwendungsbereiche
Energieeffizienz: Energiemanagement- und Überwachungssysteme sowie Kalorienberechnung.
Wasseraufbereitung: Abwasser, Meerwasser, Aquädukte und Abwasserkanäle.
Schwerindustrie: Chemie-, Erdöl-, Metallurgie- und Bergbauindustrie.
Lebensmittel & Pharma: Lebensmittel-, Abfüll- und Pharmaindustrie.

Konfiguration und Installation
Das System ist mit verschiedenen Messumformertypen kompatibel:
Aufklemmung: Standard oder Hochtemperaturausführung.
Einstecken: Für die Festinstallation bei großen Durchmessern.
Rohrmontage: Für kleine Durchmesser (DN15–DN40) mit Direktmontage.
