Chemikalien Dosier- und Mischanlage Conti Flow

HarzdynamischZweikomponenten

Übersicht
Die Conti Flow Serie bietet reproduzierbare Dosiergenauigkeit und Mischleistung für Kleben, Dichten, Vergießen und andere Dosier‑ und Mischprozesse. Geeignet für die Verarbeitung von ein‑ oder mehrkomponentigen Materialien von flüssig bis hochviskos. Konfigurierbares Systemkonzept mit Funktionen und Optionen zur Erfüllung individueller Prozessanforderungen.

Einsatzbereiche
Dosierung von Klebstoffen, Abdichtung, Verguss und Verbundprozessen, die eine kontrollierte 2K‑Dosierung und Mischung erfordern.

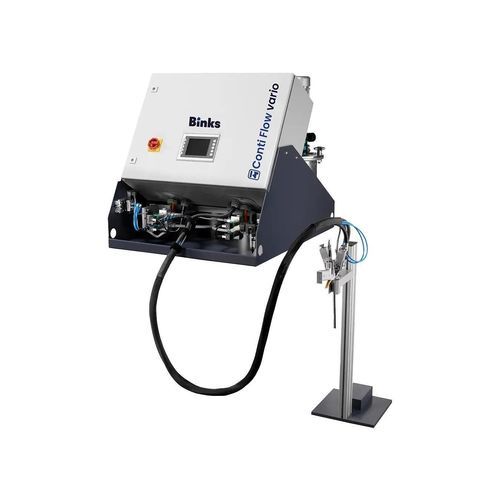

Conti Flow Vario
Das Conti Flow Vario ist ein kompaktes 2K‑Tischsystem für manuelle oder halbautomatische Produktionsabläufe.
Standardfunktionen

• Servoangetriebene Präzisionszahnradpumpen
• SPS‑Steuerung (PLC)
• 7" Touch‑Display / Intuitives Bedienfeld
• 15 Dosierprogramme
• Überwachung von Ein‑ und Ausgangsdruck
• Intelligente Druckregelung
• Alarm im Klartext
• Topfzeitüberwachung

Optionen

• Leichte Applikationspistole (bis 600 g) mit verstellbarem Winkel
• Volumenkontrolle über Messzellen
• Kombination mit RT‑Feeder oder Druckbehältern je nach Material und Verbrauch
• Bis zu 8 Heizkreise möglich
• Inline‑Überwachung des Mischungsverhältnisses (optional)
• MPC (Mold Pressure Control) für RTM/RIM
• Bis zu 64 Messprogramme
• Fuß‑ oder Handschalter, rollbarer Tisch, Evakuierung, Rückschlagventil, elektrisches Rührwerk

Vorteile

• Konfigurierbares System für individuelle Anforderungen und Anwendungen
• Reproduzierbare Dosier‑ und Mischgenauigkeit
• Hohe Prozesssicherheit

Spezifikationen Conti Flow Vario (Tisch)
Länge: 810 mm
Breite: 1.000 mm
Höhe: 850 mm
Materialbehälter: 4, 12, 24 L Druckbehälter
Alternative Zuführung: RT‑Feeder 20, RT‑Feeder 200
Mischungsverhältnis: 1:1 bis 100:5
Theoretischer Ausgang: 2 bis 1.000 cm³/min
Max. Betriebsdruck: 100 bar
Gewicht: ca. 160–200 kg

Conti Flow Versa
Die Conti Flow Versa ist ein mobiles, kompaktes 2K‑Dosier‑ und Mischsystem für flüssige bis hochviskose Zweikomponentenmaterialien, ausgelegt für anspruchsvolle Arbeitsbereiche.
Standardfunktionen

• 7" Touch‑Display
• Hohe Auftragsgenauigkeit durch kurzen Weg von Dosierung zur Applikation
• Flexibler Schwenkarm und Balancer‑Unterstützung für Bedienkomfort
• Komfortable Gamma Mix Handpistole
• Überwachung von Ein‑ und Ausgangsdruck
• Verschiedene Zuführungsoptionen
• Warnung bei leerem Fass/Behälter

Optionen

• Leichte Pistole bis 600 g und Mischeinheit am Schwenkarm montierbar
• Mischungsverhältnisregelung über Messzellen
• Kombination mit RT‑Zuführungseinheiten oder Druckbehältern
• Bis zu 8 Heizkreise
• Inline‑Überwachung des Mischungsverhältnisses (optional)
• MPC für RTM/RIM
• Bis zu 64 Dosierprogramme
• Rollbares Systemdesign, Fuß‑ oder Handschalter, Evakuierung, Rückschlagventil, elektrisches Rührwerk

Vorteile

• Konfigurierbar für spezifische Anwendungen
• Reproduzierbare Dosier‑ und Mischgenauigkeit
• Hohe Prozesssicherheit
• Großer Arbeitsradius

Spezifikationen Conti Flow Versa
Länge: 1.600 mm
Breite: 1.220 mm
Höhe: 3.100 mm
Mischungsverhältnis nach Volumen: 1:1 bis 100:5
Max. Leistung: bis zu 2.000 cm³/min
Max. Materialdruck: 100 bar (Sonderausführung bis 200 bar möglich)
Theoretischer Ausgangsbereich: 2 bis 1.000 cm³/min
Gewicht: ca. 420 kg

Conti Flow Robot
Conti Flow Robot ist ein modulares, flexibles Konzept für automatisierte, kundenspezifische Systemlösungen; Dosier‑ und Mischkomponenten lassen sich in Applikationszellen oder vollautomatische Montagezellen integrieren.
Standardfunktionen

• Servogetriebene Präzisionszahnraddosierpumpen
• SPS‑Steuerung
• Intuitives Bedienfeld
• Bis zu 15 Dosierprogramme
• Überwachung Ein‑/Ausgangsdruck
• Intelligente Druckregelung
• Alarm im Klartext
• Topfzeitüberwachung

Optionen

• Statisches oder dynamisches Mischsystem
• Rückschlagventil
• Volumenkontrolle über Messzellen
• Kombination mit RT‑Zuführungseinheiten oder Druckbehältern
• Anzahl der Heizkreise je nach Anwendung
• Inline‑Überwachung des Mischungsverhältnisses (optional)
• MPC für RTM/RIM
• Bis zu 64 Dosierprogramme, Evakuierung, elektrisches Rührwerk

Vorteile

• Modulares, flexibles Konzept für kundenspezifische automatisierte Lösungen
• Reproduzierbare Dosier‑ und Mischgenauigkeit
• Hohe Prozesssicherheit

Spezifikationen Conti Flow Robot
Länge/Breite/Höhe: abhängig von Systemauslegung
Mischungsverhältnis nach Volumen: 1:1 bis 100:5
Theoretische Leistung: bis zu 5.000 cm³/min (je nach Konfiguration)
Max. Betriebsdruck: 100 bar
Gewicht: abhängig von Systemauslegung

Technische Daten

• Systemtypen: Vario (Tisch 2K), Versa (mobil 2K), Robot (automatisiert modular)
• Mischungsverhältnis: 1:1 bis 100:5
• Theoretischer Durchsatzbereich: 2–5.000 cm³/min je nach Konfiguration
• Max. Betriebsdruck: typ. 100 bar (Sonderausführung bis 200 bar)
• Behälter: Druckbehälter 4, 12, 24 L oder RT‑Feeder
• Steuerung: SPS, 7" Touch‑Display
• Programme: 15–64 je nach Modell/Optionen
• Heizoptionen: bis zu 8 Kreise
• Zubehör/Optionen: leichte Pistolen (≤600 g), Messzellen, MPC, Rückschlagventile, Rührwerke, rollbare Tische, Schwenkarme
