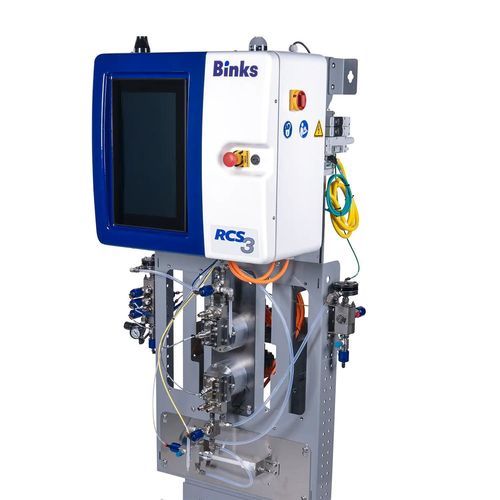

Dosier- und Mischanlage / Harz IntelliFlow RCS3

FarbChemikalienmit Zahnradpumpe

Übersicht
Binks IntelliFlow RCS3 ist ein elektronisch gesteuertes Misch- und Dosiersystem, angetrieben von Zahnradpumpen, für 1K-, 2K- und 3K-Anwendungen. Entwickelt für Hochgeschwindigkeitsproduktion und genaue Proportionierung, bietet es nahezu sofortige Auslöse-Reaktion, spülbare Farbund Katalysatorpumpen und lässt sich in manuelle oder automatisierte Applikatoren integrieren. 15-Zoll-Touchscreen und Cloud-Konnektivität ermöglichen Fernüberwachung und Diagnose.

Hauptfunktionen

• Genaue, konstante Proportionierung: verschiedene DLC-beschichtete Zahnradpumpengrößen für A- und B-Komponenten zur Abdeckung von 3–2000 cm³/min pro Kanal bei ±1% Verhältnisgenauigkeit.
• So gut wie sofortige Reaktionszeit: 50 ms Verhältnissprung für präzise Materialzufuhr und reduzierte Abfälle bei hohen Produktionsgeschwindigkeiten.
• Spülbare Farb- und Katalysatorpumpen: schnelle Farbwechsel bei minimalem Materialverlust; Harz- und Härterpumpen lassen sich schnell durchspülen.
• Modularer Farbwechsler mit Luft-/Lösungsmittelspülung: grafische Oberfläche zur Programmierung von Spülvolumen, Zeiten und Sequenzen; kompatibel mit Luft-/Lösungsmittel-Chop-Systemen.
• Systemflexibilität: unterstützt Rotationszerstäuber, Glocken, Scheiben, elektrostatische und nicht-elektrostatische Pistolen; erweiterbar auf bis zu 8 Kanäle und geeignet für manuelle oder automatisierte Prozesse.
• Bedienoberfläche und Konnektivität: 15-Zoll-Touchscreen, intuitive App-ähnliche UI sowie Cloud- und industrielle Fieldbus-Anbindungen für Fernbetrieb und Diagnose.

Vorteile

• Konstante Qualität: präzises Mischen minimiert Defekte und sorgt für gleichmäßige Oberflächen.
• Reduzierter Materialverbrauch: schnelle Reaktion und präzise Dosierung senken Materialeinsatz und Entsorgungskosten.
• Höhere Produktivität: optimierte Abläufe und schnelle Umrüstzeiten maximieren Durchsatz.
• Verbesserte Prozesssteuerung: benutzerdefinierte Zonen und optionales Pyrometer-Feedback ermöglichen Echtzeitanpassungen.
• Fernüberwachung und Diagnose: Cloud-Konnektivität ermöglicht Performance-Monitoring und Fehlerbehebung extern.
• Skalierbare Investition: modulare Architektur erlaubt Upgrades und zusätzliche Kanäle bei steigendem Bedarf.

Konfigurationsoptionen
Standard-2K-Pakete

• Unterstützung bis zu 12 Farben und 4 Katalysatoren.
• Bis zu 250 Rezepte/Aufträge speicherbar.
• Spülbare Zahnradpumpen auf Farb- und Katalysatorseite.
• Pumpengrößen Seite A: 3 cm³/U (30–600 cm³/min) und 6 cm³/U (60–1200 cm³/min).
• Pumpengrößen Seite B: 3 cm³/U (30–600 cm³/min), 1,2 cm³/U (12–240 cm³/min) und 0,3 cm³/U (3–60 cm³/min).
• Cloud-Fernbetrieb und -Überwachung; integrierte Ethernet I/P Fieldbus-Konnektivität.

Erstellen Sie Ihr eigenes System

• Verfügbare 1K-, 2K- und 3K-Fähigkeiten (3K mit Verdrängerpumpenoption).
• Unterstützung bis zu 100 Farben/Katalysatoren/Reduziermitteln und bis zu 250 Rezepten.
• Wählbare Pumpengrößen: 0,3 / 1,2 / 3 / 6 / 10 cm³/U, Flussbereiche 3–2000 cm³/min pro Kanal.
• Verdrängerpumpen 300 cm³/min und 600 cm³/min auf C-Seite verfügbar.
• Cloud-Fernbetrieb und Unterstützung gängiger industrieller Fieldbusse zur Automationsintegration.

Legacy RCS2 vs. IntelliFlow RCS3
Feature | RCS2 | RCS3
Flushing | Flushable only on color side | Flushable on both color and catalyst sides
Calibration | Calibration at applicator | Calibration on pump or at applicator
Compatibility | 1K and 2K, up to 8 channels | 1K, 2K and 3K, up to 8 channels
Number of Colors and Catalysts | Up to 10 colors and catalysts | Up to 100 colors and catalysts
Recipe Capacity | 99 | 250
Interface | Windows-based interface | Modern intuitive app-like interface
Remote operation & monitoring | Not available | Full remote monitoring and operation capability

Technische Daten

• Verhältnisbereich: 1:1 bis 100:1
• Verhältnistoleranz: ±1%
• Fähigkeit: 1K, 2K und 3K (mit Verdrängerpumpe)
• Viskositätsbereich: 1 cPs – 3000 cPs
• Max. Anzahl Harze: bis zu 100
• Max. Anzahl Katalysatoren/Härter: bis zu 100
• Flüssigkeitsdruck: 250 psi (145 psi mit Durchflusssensor)
• Harzflussrate: 3–2000 cm³/min
• Katalysator/Härter Flussrate: 3–2000 cm³/min
• Gesamtflussbereich: 6–4000 cm³/min
• Flusstoleranz: ±1%
• Trigger-Antwortzeit: 50 ms (material- und flussabhängig)
• Bennetzte Teile: Edelstahl, PTFE, Perfluor-Elastomer, UHMW-Polyethylen
• Isocyanat-Katalysator kompatibel: Ja
• Kommunikationsprotokolle: Discrete, Ethernet, Profinet, DeviceNet, CC-Link, EtherCat, Modbus
• Anzahl Rezepte/Aufträge: 250
• Gewicht: ca. 300 lb
• Abmessungen: Breite 32", Tiefe 28", Höhe 74.65"
