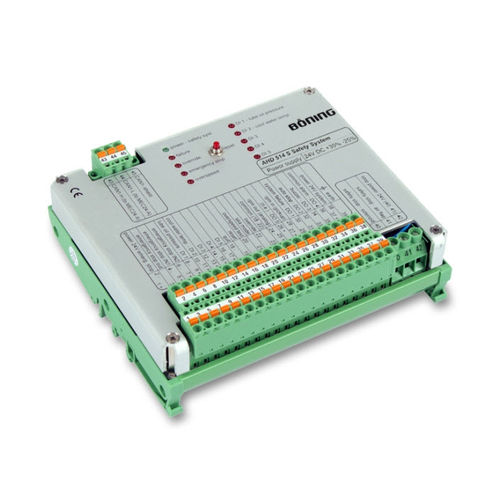

Sicherheitssystem mit Notausschalter (für Diesel-Antriebsmotoren für Yachten und Schiffe) AHD 514 S

AHD 514 S ist ein mikroprozessor-gesteuertes Gerät, ausgerüstet mit allen von Klassifikationsgesellschaften für Überwachungssysteme von Antriebs-Dieselmotoren vorgegebenen Sicherheitsfunktionen und individueller Anpassung an Baureihen verschiedener Motorhersteller. Produktmerkmale Modulgehäuse für Installation auf Norm-Tragschienen in Pulten, Konsolen, Schalttafeln oder Schaltkästen Schutzart IP 20 Zwei getrennte 24 V DC Einspeisungen für Notstoppkreis und Sicherheitssystem. Notstoppfunktion unabhängig von der Sicherheitsfunktion Getrennte Verarbeitung der Notstoppeingänge und der Stoppkriterien Direkte Durchleitung eines ausgelösten Notstopps zum Notstopp-Ausgang Erfassung sicherheitsrelevanter (redundanter) Sensoren unabhängig vom Alarmsystem AHD 514 A 2 unabhängige binäre Notstopp-Eingänge, drahtbruchüberwacht 5 Binäreingänge, drahtbruchüberwacht für Stoppkriterien 5 Binäreingänge für Steuerfunktionen (Alarmquittierung, Reset, Überdrehzahltest Override etc.) 1 Drehzahleingang, galvanisch getrennt 4 Relaisausgänge, 6 A, potenzialfrei, für Alarm- und Fehlerausgaben 2 Transistorausgänge, 8 A, drahtbruchüberwacht und kurzschlussfest, für Motorstopp über Hub-/Betriebsmagnet, Luftklappen vom Sicherheitssystem 1 Transistorausgang, 8 A, drahtbruchüberwacht und kurzschlussfest, für Motorstopp vom Notstoppsystem 1 Analogausgang (4 – 20 mA) für externe Drehzahlanzeige Spannungsversorgung 2 x 24 V DC +30%/-25% für Sicherheitssystem und Notstoppsystem 1 CAN-Bus-Schnittstelle zur Datenkommunikation mit AHD 514 A Start/Stopp-Alarmsystem
