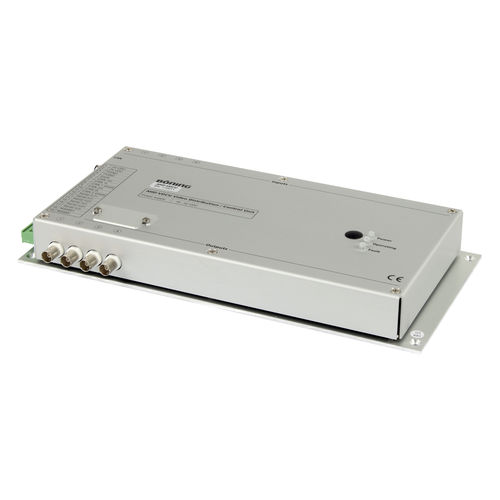

Server für Schiffe AHD-VDCU 8/8

für YachtVideo

Video-Zentraleinheit (Kreuzschiene) für Videosystem AHD-VCS, für 8 Kameras und 8 Videoausgänge Die Video-Zentraleinheit AHD-VDCU 8/8 dient zum Anschluss von max. 8 Videokameras. Externe Bedieneinheiten oder Displays mit Bedienfunktionen sind zur Steuerung der Kameras und zur Verteilung der empfangenen Videosignale auf max. 8 Videoausgänge über CAN-Bus mit der Zentraleinheit verbunden. Produktmerkmale Kompakte Elektronikeinheit mit Grundplatte zur Aufbaumontage in Pulten, Konsolen, Schalttafeln oder Schaltkästen 18 … 32VDC Spannungsversorgung 8 Videoeingänge mit RJ45-Buchse zum Anschluss von Videokameras über CAT5 Kabel inkl. Videosignalübertragung, Datenkommunikation zur Kamerasteuerung und Spannungsversorgung (Anschluss über Kamera-Signalkonverter AHD-VSC C) 8 Videoausgänge mit BNC-Steckverbinder (1Vss, 75Ohm) zur Videosignalübertragung gewählter Eingangskanäle an Displays oder Monitore. Anschluss eines Video-Quad-Screen Prozessors AHD-VCS Q4-1 möglich, Anbindung von 4 Videoausgängen mit Rückführung des Quad-Screen-Signals auf den letzten Videoeingang der Zentraleinheit 2 CAN-Bus Schnittstellen zur Datenkommunikation mit Video-Bedieneinheiten AHD-VCP und angeschlossenen Displays/PC für die Kamerasteuerung RS232-Schnittstelle zur Konfiguration 3 serielle Eingänge für konfigurierbare Steuerfunktionen
