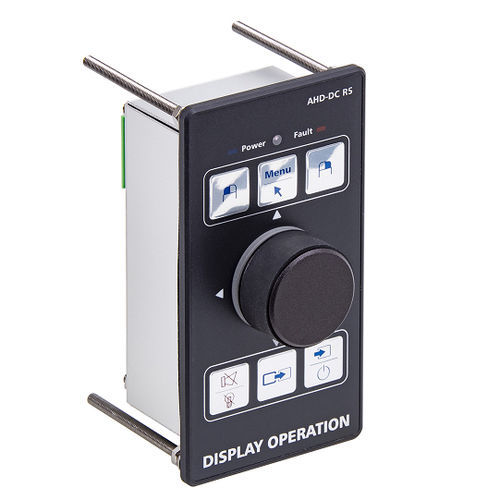

Steuereinheit AHD-DC RS

Das Display-Bedienpanel AHD-DC RS verfügt über alle notwendigen Funktionen zur Bedienung der Böning- Farbdisplays, sowohl in der Ausführung als Panel Computer mit integriertem PC (Serien AHD 12XX und AHD 13XX) als auch als Monitor (AHD 11XX-Serie). Über das Bedienpanel können beispielsweise alle Visulalisierungsseiten im Display aufgerufen und die jeweils vorhandenen Bedienelemente aktiviert werden. Ferner können mit dem Bedienpanel (in Verbindung mit einem AHD-CUC )auch Fremdgeräte gesteuert werden. Es übernimmt darüber hinaus die Funktionen des Bedienpanels AHD-DC, so dass mit dem AHD-DC RS auch das Display ausgewählt werden kann, was wiederum die Anzahl verbauter Geräte reduziert. Das Display-Bedienpanel AHD-DC RS ist auf der Rückseite mit einem Steckverbinder für den CAN-Bus und einer 5-poligen Klemmleiste (24 V DC Spannungsversorgung sowie alternativer Anschluss des CAN-Bus) ausgestattet. Das Bedienpanel verfügt über eine Quittiertaste für akustische und optische Alarme sowie eine Taste SOURCE ON/OFF zum Ein- und Auschalten der Displays. Ein Schnellzugriff auf das Display-Menü ist ebenfalls per Taste möglich. Wie bei allen anderen Display-Bedienpanels auch werden die Tasten gemeinsam mit dem Display automatisch gedimmt. Der Control-CAN-Bus ist von den anderen CANBussystemen (z.B. SAS-CAN für das Schiffsalarm und Überwachungssystem oder Motor-CAN-Bus) getrennt, um eine reibungslose Datenkommunikation zu erzielen. Jedes am Control-CAN angeschlossene Bedienpanel verfügt aus Sicherheitsgründen über eine separate 24 V DC Spannungsversorgung.
