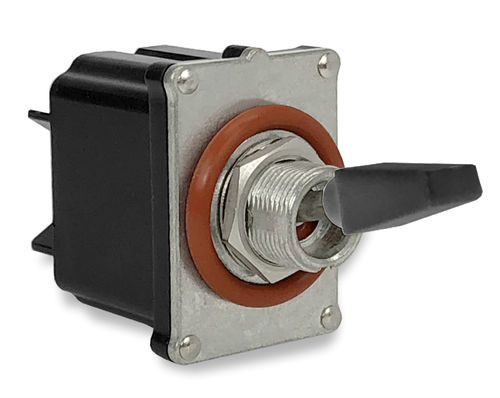

Schalter für Marineanwendungen ST

wasserdichtfür Stromkreise

Bei der ST-Serie handelt es sich um ein- und zweipolige versiegelte Kippschalter mit einer Kipphebelabdichtung aus dynamischem Silikonmaterial, das sich mit dem Metallkipphebel, dem Stift und der Buchse verbindet. Außerdem werden bis zu drei Klemmenabdichtungen pro Pol verwendet und ein optionaler O-Ring sorgt für zusätzlichen Schutz der Unterpaneeldichtung. Alle Silikondichtungen der ST-Serie entsprechen der Norm A-A-59588 für die Leistungsspezifikationen von Silikongummi. Zusammen erfüllen diese Merkmale die internationale Norm IEC 60529 für die Dichtungsleistung auf IP68-Niveau und entsprechen den Anforderungen von MIL-DTL-3950G. Technische Daten Zertifizierungen UL und cUL Referenz: UL 61058-1 und CAN/CSA-C22.2 Nr. 61058-1- 09, Schalter für Haushaltsgeräte - Teil 1: Allgemeine Anforderungen. Zertifikatsnummer 20181012-E7560. UL-1500 Zündschutz. UL 60079-15 Elektrische Betriebsmittel für gasexplosive Atmosphären Anzahl der Pole - 1 & 2 Pole Stromstärken - 10A 260VAC, 15A 125VAC 16A, 12/24V Schaltungen - ON-NONE-OFF (ON)-KEINE-OFF EIN-KEINE-(AUS) ON-NONE-ON EIN-KEIN-(EIN) EIN-AUS-EIN EIN-AUS-(EIN) (EIN)-AUS-(EIN) Spezielle Schaltungen verfügbar Durchschlagsfestigkeit - MIL-STD-202G, Methode 301 (1500 Spannungen RMS) Isolationswiderstand - MIL-STD-202G, Verfahren 302 (50 MegOhm, 500 VDC) Grundmaterial - Polyester PBT, UL94-V0 und pilzbeständig nach ASTM G-21 Betätigungsart - Kipphebel Großer Betätigungsknopf Paddel-Kniehebel Betätigungselement Material - Messing verzinnt Polyester PBT, UL94-V0 und pilzresistent nach ASTM G- 21 Buchse/Oberplatte Material - Zink/Aluminium Druckguss, mit Zinnüberzug. Anschluss-Optionen - .250 Schnellverbindungslaschen
