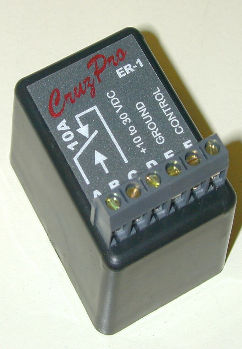

Schalter für Boote ER-1

für Stromkreisemit Alarm

ER-1 Externer Relaisschalter Der externe Relaisschalter ER-1 kann an den "externen Alarmausgang" vieler CruzPro-Geräte angeschlossen werden und dient zum Schalten hoher Strombelastungen mit den normalerweise offenen und normalerweise geschlossenen Relaiskontakten. Der Eingangswiderstand der Steuerleitung beträgt mindestens 10.000 Ohm und eine Steuerspannung zwischen +3,5 und +12 VDC kann verwendet werden, um das Relais von AUS auf EIN zu schalten. Der externe Relaisschalter wird mit 12 oder 24VDC versorgt und nimmt typischerweise nur 0,035 Ampere auf, wenn das Relais eingeschaltet ist, und fast keine Spannung, wenn das Relais ausgeschaltet ist. ER-1 Anschlussplan für CruzPro 25/30/35/35/55/60 und 65er Geräte der Serie ER-1 Anschlussplan Anschluss des externen CruzPro ER-1 Relais-Moduls an 110-mm-Geräte Klicken Sie hier, um zur ER-1-Seite zu gelangen Anschlussplan für externe Relais ER-1 Anschluss des CruzPro DI-31 Lichtsensors an das ER-1 Externe Relais-Modul, um eine nachtaktivierte Ankerlichtsteuerung durchzuführen Klicken Sie hier, um zur ER-1-Seite zu gelangen ER-1/DI-31 Anschlussplan für externe Relais
