Standanzeige für Boot VAH60H

Amperemeterdigitalfür Batterie

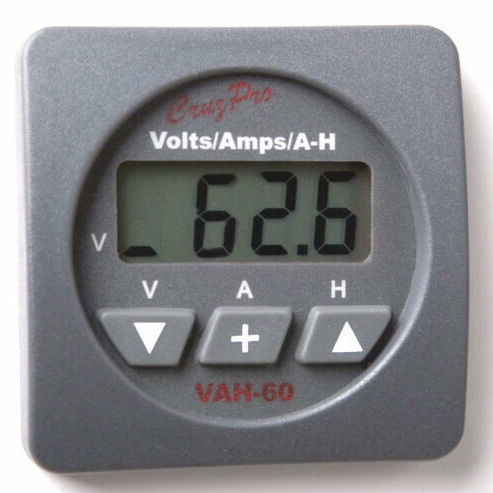

Der CruzPro VAH60H ist ein digitaler Batteriemonitor für Schiffsinstallationen mit 9,5–70,0 V. Er zeigt Batteriestromspannung, Lade-/Entladestrom, verbrauchte und verbleibende Amperestunden sowie den verbleibenden Ladeprozentsatz an. Das Gerät erfasst alle in die Batterie hinein- und herausfließenden Ströme und wendet Peukert- und Effizienzkorrekturen an, um die verbleibende Kapazität genauer zu schätzen. Frontbedienelemente ermöglichen Einrichtung, Kalibrierung und Alarmeinstellung; Einstellungen werden im nichtflüchtigen Speicher gesichert. Ein kalibrierter 150 A Shunt ist im Lieferumfang enthalten.

Versionen

• Quadratischer VAH60H
• Runder VAH60H

Zertifizierungen
CE-zertifiziert.

Funktionen

• Anzeige von Volt, Ampere, verbleibenden Amperestunden und verbleibendem Ladeprozentsatz
• NMEA 0183 Seriellausgang bei 4800 BAUD (ASCII-Sätze für Volt, Ampere und Amperestunden)
• Frontkalibrierung für Spannung, Strom, Ladeeffizienz, Peukert-Exponent und Batteriekapazität
• Auto-Zero-Funktion für das Amperemeter
• Integrierter 85 dB Warnton mit einstellbaren Hoch-/Niederspannungs- und niedrigen Amperestunden-Alarme; Alarme lassen die Anzeige blinken
• Fünf Hintergrundlichtstufen (inkl. OFF), gespeichert im nichtflüchtigen Speicher
• Niedriger Standby-Stromverbrauch für Dauerbetrieb

Technische Daten

• Betriebsspannung: 9,5 - 70,0 VDC
• Stromaufnahme: 0,018 A nominal (angegebener Verbrauch 0,017 A)
• Anzeige: 4-stelliges LCD, 5 Hintergrundlichtstufen
• Daten: Volt, Ampere, Amperestunden, % verbleibende Ladung
• Bereiche: 9,5 bis 70,0 VDC; -150 bis +150 Ampere; 0 bis 3000 Amperestunden; 0–100 % Ladung
• Batteriegröße (programmierbar): 100 bis 3000 Amperestunden
• Daten-Ausgang: NMEA 0183 seriell 4800 BAUD (gesendet als $IIXDR,V; $IIXDR,A; $IIXDR,G)
• Alarme: integrierter 85 dB Warnton; einstellbare Hoch-/Niederspannungsalarme; Alarm bei niedrigen Amperestunden; Gruppen‑ON/OFF für alle Alarme
• Größe: Ø 2,5" x 4,1" Tiefe (61 mm x 104 mm)
• Montage: Rundloch 2-1/8" (55 mm)
• Im Lieferumfang: kalibrierter 150 A Shunt
