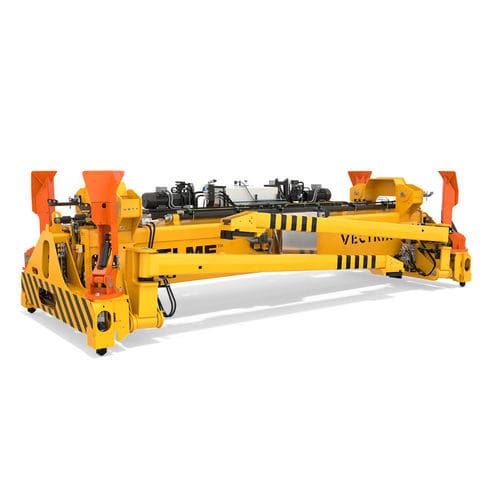

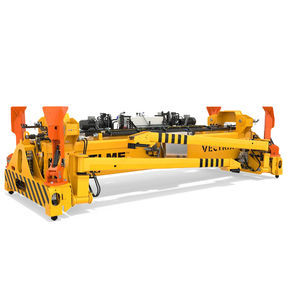

Spreader für Anhänger 8610 Vectrix

für Containerteleskopischelektrisch

Übersicht
Das Spreader-Modell 8610 Vectrix ist ein teleskopischer Piggyback-Top-Lift-Spreader für die intermodale Handhabung beladener ISO-Container und Anhänger bis 45 Tonnen. Entwickelt zur Montage an Rail Mounted Gantry (RMG) oder Rubber Tyred Gantry (RTG) Kränen. Zwei parallele Teleskopträger gewährleisten maximale Überlappung und strukturelle Steifigkeit zur Aufnahme vertikaler und erheblicher horizontaler Kräfte.

VECTRIX
Die Vectrix-Baureihe bietet ein modulares Design und präzise Konstruktion für einfache Anpassung und Wartung. Modulare Komponenten ermöglichen schnellen Austausch, reduzieren Ausfallzeiten und Lebenszykluskosten.

Twistlock-System
Ausgestattet mit gehärteten, pendelnden ISO-Quick-Exchange-Twistlocks, hydraulisch betätigt sowie mit elektrischer und mechanischer Verriegelung zur Vermeidung fehlerhafter Verriegelungen/Entriegelungen. Twistlocks sind für hohe Einsatzbelastungen ausgelegt.

Teleskopiersystem
Das Teleskopieren erfolgt pro Träger durch einen Hydraulikzylinder, oben am Hauptrahmen angebracht für leichte Zugänglichkeit. Doppelte elektrische Motor- und Pumpeneinheiten sorgen für synchrones und zuverlässiges Teleskopieren zwischen 20ft und 40ft.

Piggyback-Bein-System
Die Anordnung der Beine folgt ELMEs Lastklemmsystem mit vier klappbaren Piggyback-Beinen in automatischer Sequenz, was das Absenken zwischen blockgestapelten Containern ermöglicht. Die Füße sind aus Strenx® 900E (entspricht S 890 QL) gefertigt. Integrierte Sensoren erkennen das Klemmen der Anhänger und das Anheben, um unbeabsichtigtes Entriegeln zu verhindern.

Steuer- und Schutzsystem
Die Steuerungsspannung wird auf 24 V DC umgewandelt. Elektrische Systeme überwachen kontinuierlich den Zustand des Spreaders. Anzeigeleuchten informieren den Bediener über richtiges Aufsetzen, Verriegeln/Entriegeln und Piggyback-Modi (angehoben, geklemmt, gelöst). Jede Signalisierung ist Voraussetzung für Schutzfunktionen wie Twistlock-Aktivierung, Teleskopieren, Piggyback-Beine und Hubfreigabe.

Konstruktionsnormen
Entworfen in Übereinstimmung mit EN15056 und EN13001.

Standardlieferumfang

• Montageanordnung passend zur Krananlage
• Vier vertikale pendelnde ISO-Twistlocks
• Hebeösen in der Nähe der Twistlocks
• Hydraulisches Teleskopiersystem
• Hydraulisches Ein-/Ausschwenken der Beine
• Hydraulisches Klemmen und Entklemmen
• Magnetventile für alle hydraulischen Funktionen
• Vier klappbare Piggyback-Beine in automatischer Sequenz mit Blockstapelung
• Elektrisches Schutz- und Anzeige-System für Anhängerhandling
• Elektrischer und mechanischer Twistlock-Schutz und Anzeige
• Elektrisches Teleskopschutzsystem
• Hubfreigabe-Signal
• LED-Anzeigen
• Fernzugriff für Fehlerbehebungsunterstützung
• Service-Funktion für Piggyback-Schultern
• Leerlaufmodus am Aggregat für geräuscharmen Betrieb

Technische Spezifikation (Tabelle)
Anwendungsart: RTG, RMG
Hebesystem: Vier Twistlocks oder vier Piggyback-Beine
Stapeln: Normal und Blockstapeln
Spreader-Gewicht (TW): 11.500 kg ohne Zusatzausrüstung
Hubkapazität (SWL), Twistlocks und Piggyback: 45 Tonnen ± 10% exzentrische Last
Hubkapazität (SWL), Hebeösen: 4 x 11,25 Tonnen
Twistlock: ISO pendelnd 20 mm
Teleskoppositionen: 20ft und 40ft
Teleskopiergeschwindigkeit 20ft→40ft: < 25 s (berechnet bei 20° C)
Bein-Klemmabstand, min / max: 1.766 ± 60 mm / 3.195 ± 60 mm
Klemmkraft Beine: 3 kN
Bein-Mittelabstand: 4.876 mm
Bein-Ausfaltung: < 29 s (berechnet bei 20° C)
Bein-Einklappzeit: < 25 s (berechnet bei 20° C)
Hydraulik, Betriebsdruck bis: 140 bar
Hydraulik, Durchfluss: 46 L/min (2x23)
Hydraulik-Reservoir: 100 L
Stromversorgung: 400 VAC / 50 Hz
Elektrische Motoren: 2 x 4 kW
Steuerspannung: 24 VDC
Farbe: Signalgelb RAL 1003
Korrosionsklasse: C4M

Technische Merkmale

• Anwendung: RTG, RMG
• Hebesystem: Vier Twistlocks oder vier Piggyback-Beine
• Stapeln: Normal und Blockstapeln
• Spreader-Gewicht (TW): 11.500 kg (ohne Zusatzausrüstung)
• SWL (Twistlocks & Piggyback): 45 Tonnen ± 10% exzentrische Last
• SWL (Hebeösen): 4 x 11,25 Tonnen
• Twistlock: ISO pendelnd 20 mm
• Teleskoppositionen: 20ft und 40ft
• Teleskopiergeschwindigkeit (20ft→40ft): < 25 s (berechnet bei 20° C)
• Bein-Klemmabstand (min/max): 1.766 ± 60 mm / 3.195 ± 60 mm
• Klemmkraft Beine: 3 kN
• Bein-Mittelabstand: 4.876 mm
• Bein-Ausfaltungs-/Einklappzeiten: < 29 s / < 25 s (berechnet bei 20° C)
• Hydraulikdruck: bis 140 bar
• Hydraulikdurchfluss: 46 L/min (2x23)
• Reservoir: 100 L
• Stromversorgung: 400 VAC / 50 Hz
• Motoren: 2 x 4 kW
• Steuerspannung: 24 VDC
• Farbe: Signalgelb RAL 1003
• Korrosionsklasse: C4M
• Konstruktionsnormen: EN15056, EN13001
