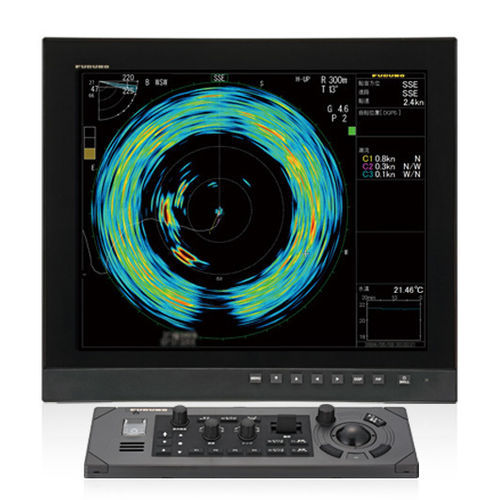

Sonar für Schiffe CSH-10

für BootMehrstrahlEinzelfrequenz

Übersicht
Das 360° Omni-Scanning-Sonar CSH-10 liefert sofortige Rundumsicht unterhalb des Schiffes. Bei hoher Frequenz (83,5 kHz Standard, wählbar 81,5–85,5 kHz) und voll digitaler Strahlformung verbessert es die Unterscheidung von Fisch, Boden und Unterwasserstrukturen und bietet einen schmalen Strahl zur Erkennung von Schwärmen nahe der Oberfläche. Ein integrierter Bewegungssensor und die Furuno-Strahlstabilisierung sorgen für stabile Echos selbst bei rauer See.

Märkte

• Freizeitboote
• Fischerboote

Eigenschaften

• Neuer Neigungsindikator — Anzeige mit Neigungswinkel, linearer/horizontaler/vertikaler Cursor-Distanz, Detektionsreichweite des Strahls und Tiefen der oberen/unteren Strahlkante für intuitive Echo-Positionierung.
• Reichweite bis 900 m — Verbesserte Langstreckenerkennung (z. B. Wrack bei ~850 m). Der Bewegungssensor erhöht die Langstreckenerkennung um ~20 % gegenüber dem Vorgängermodell.
• Strahlstabilisierung — Bewegungssensor und automatische Korrektur des Strahlwinkels; Sender- und Empfängerstrahl können unabhängig stabilisiert werden für stabile Erkennung bei rauer See.
• Hohe Auflösung — Auto Filter und Stabilisierung reduzieren Rauschen für klarere Bilder zur Identifikation von Fischschwärmen und Unterwasserstrukturen.
• Fisch-Schätzmarke — Schätzt zwei Fischschwarmkandidaten und zeigt Länge, Breite, Fläche und einen geschätzten Indexwert zum Vergleich der Echos an (erfordert Vessel-Speed, Kurs- und Heading-Daten).
• Zielverfolgung — Automatische Verfolgung eines Schwarms mit Anzeige von Entfernung, Tiefe, Geschwindigkeit und Richtung. Zwei Lock-Modi: Positionsverfolgung (Target Mark) und Schwarmverfolgung (Fish) (erfordert Vessel-Daten).
• Echodatenaufzeichnung/-wiedergabe — Speichern von Standbildern und Videos im internen Speicher oder auf optionalem externen Speicher und Wiedergabe über das Menü (Option).
• Kompakte Bedien­einheit — Kleinere SCU-002 mit Funktionstasten, Neigungshebel, RotoKey™ und großem Trackball für einfachere Installation und Bedienung.
• Fernbedienungsoptionen — Decksteuerung für Reichweite, Neigung und Empfindlichkeit. Verkabelte Fernbedienung FSV-854-MK2, kabellose SCU-001 (Bluetooth®, bis zu 4 Geräte), Small Switch Box SCU-003 für Grundfunktionen hoch/runter und Ein/Aus.
• Neue Transducer-Schutzkuppel und Rumpf­einheiten — Erhältlich mit 400 mm oder 600 mm Hub. Schnellere Hebe-/Senkszeit: 7 s (400 mm), 10 s (600 mm). Zulässige Schiffsgeschwindigkeit: 20 kn normal, 18 kn während Hebe-/Senkvorgang. Retrofit-kompatibel mit CSH-8L MARK-2 / CSH-5L MARK-2 Rumpfrohren.
• NavNet TZtouchXL-Kompatibilität — Anzeige von Echos, Karteneinblendung und Bedienung des CSH-10 über TZtouchXL-Touchdisplays (Software V25.11 oder neuer).

Spezifikationen

• Allgemein:
  Scan-Verfahren: Voll digitale Strahlformung
  Frequenz: 83,5 kHz (wählbar 81,5–85,5 kHz)
  Grundreichweiten: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
• Display:
  Pixelanzahl: 1280 x 1024 (SXGA)
  Farben: 32 Farben (Sonarbilder), 6 Farben (Markierungen)
  Ausrichtung: Head-up, North-up, Course-up (Sensor erforderlich)
  Zusatzfunktionen: Interferenzunterdrückung, Echo-Durchschnitt, Rauschbegrenzer, Signalpegel, Automatische Zielverfolgung, Auto-Retraktion, Fischschwarm-Alarm
• Transceiver-Einheit:
  Impulslänge: 0,5–20 ms
• Rumpfeinheit:
  Hebe-/Senkszeit: 7 s (400 mm), 10 s (600 mm)
  Zulässige Schiffsgeschwindigkeit: 20 kn (18 kn bei Hebe-/Senkbetrieb)
  Transducer-Hub: 400 mm oder 600 mm
• Stromversorgung:
  Prozessor-Einheit: 12–24 VDC: 4,0–2,0 A
  Transceiver-Einheit: 24 VDC, 7,2 A max
  Rumpfeinheit: 24 VDC, 10 A max
• Umgebung:
  Temperatur: Prozessor/Transceiver -15°C bis +55°C; Transducer -5°C bis +35°C; Rumpfeinheit 0°C bis +55°C; Steuerung/Fernbedienung -15°C bis +55°C
  Relative Luftfeuchte: ≤93 % bei +40°C
  Wasserschutz: Transducer IPX8; Bediengerät IP22 (Tisch) / IP25 (Einbau); Rumpfeinheit IPX2; Fernbedienung IPX4 (FSV-854-MK2) / IP56 (SCU-001); Small Switch Box vorne IP56 / hinten IP22
