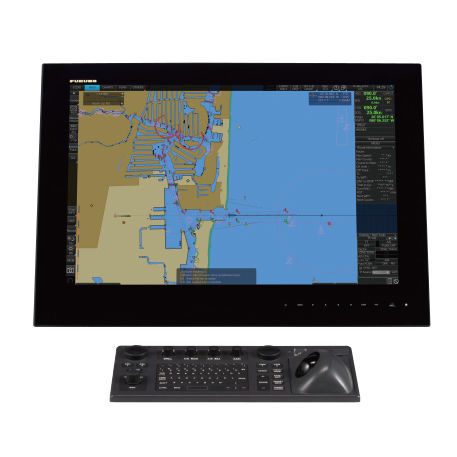

ECDIS für Schiffe FMD-3005

Multifunktionsanzeige mit ECDIS, Conning Information Display, Radar/Chart Radar* und Alert Management System** * Der Radarsensor muss in das Netzwerk integriert werden. ** Radar- und Alert Management System-Anzeigefunktionen sind als Software-Upgrade zu implementieren. (Option) Sensoradapter erleichtern die Installation und Wartung Die Sensoradapter dienen als zentrales Medium, um alle Sensordaten zu sammeln und sie gemeinsam an ECDIS und Kartenradar im System weiterzuleiten. Da die Sensoradapter so erweitert werden können, dass sie alle Sensoren innerhalb des Systems abdecken, können einzelne Verkabelungen in der Sensor-zu-ECDIS/Radar-Schnittstelle stark reduziert werden. Die Navigationssensoren können direkt mit den 8 seriellen E/A-Ports des ECDIS-Prozessors verbunden werden. Sensoradapter sind unter den folgenden Bedingungen erforderlich Bild des Sensoradapters Sensor adapter（MC-3000S/3010A/3020D/3030D） Die Sensordaten sollen von mehreren vernetzten ECDIS- und Radarsystemen gemeinsam genutzt werden. Die Anzahl der angeschlossenen Sensoren ist größer als die Anzahl der Anschlüsse des Prozessors (8 serielle E/A-Anschlüsse, 1 digitaler Eingang und 6 digitale Ausgänge), und/oder Die vernetzten Sensoren umfassen analoge Sensoren. Um die Sensoren an Bord in das Navigationsnetzwerk zu integrieren, kann der Sensoradapter mit dem Inteligent Hub HUB-3000 verbunden werden, von dem aus die Sensordaten im gesamten Netzwerk verteilt werden können. Alternativ können mehrere Sensoradapter über Ethernet miteinander verbunden werden, um bordseitige Sensoren in das Schiffsnetz zu integrieren.
