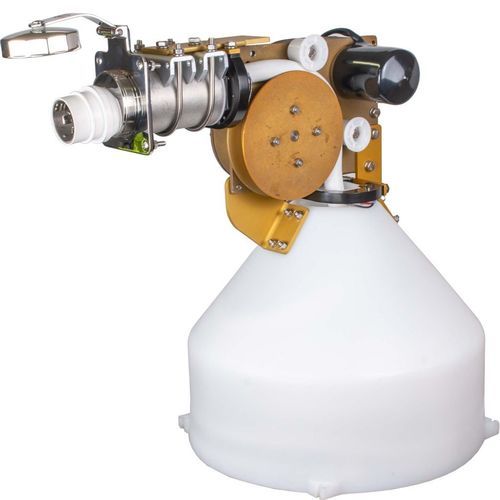

Motorisierte Kabeltrommel CM-7 Compact

elektrischfür Boote

Produktübersicht
Der volle Komfort von Glendinning® Cablemaster™ in der kompaktesten verfügbaren Bauform. Der CM-7 Compact bietet automatisches Ein- und Ausrollen von Landanschlusskabeln und ist so konstruiert, dass ein 50' 50 A Landanschlusskabel auf kleinstem Raum gelagert werden kann und gleichzeitig eine zuverlässige Verbindung vom Steg zum Boot sowie langfristige Marinebeständigkeit gewährleistet ist.

Eigenschaften

• Kompakteste Lösung für 50' 50 A Landanschlusskabel — entwickelt, um 50' eines 50 A Kabels in der kleinstmöglichen Bauform zu speichern.
• Einfache Bedienung — Kabel mit einfachem Schalter um- oder ausrollen oder mit der optionalen kabellosen Fernbedienung steuern.
• Effiziente Lagerung — 50' 50 A Kabel rollt automatisch in einen darunterliegenden Lagerbehälter ein.
• Einfache Installation — als Kit geliefert mit bereits installiertem Kabel und integrierten Montagefüßen zur vereinfachten Montage.
• Zuverlässige Stromversorgung — direkte "Steg-zu-Boot-Schalttafel"-Verbindung; keine Schleifringe oder Bürstenkontakte erforderlich.
• Verschiedene Installationsoptionen — Zubehör verfügbar, um Geräte und/oder Durchführungen fernab der endgültigen Kabelaufbewahrungsposition zu montieren.
• Für den maritimen Einsatz entworfen und zugelassen (Produktzulassungen auf der Website angegeben: CE, ISO 8846).
• Fähig, Kabel separat zu lagern, um bei Verwendung mit entfernten Führungsrollen oder Durchführungszubehör effektiv unbegrenzte Kabellängen aufzunehmen.

Modelle / Technische Daten (Tabelle)
Teilenummer | Eingangsspannung | Kabeltyp | Kabelfarbe | Kabellänge
04007-12-64W | 12 VDC | 125/250v 6/4 | White | 50' [15m]
04007-24-64W | 12 VDC | 125/250v 6/4 | White | 50' [15m]
04007-12-63IW | 24 VDC | 125/250v 6/3 Iso | White | 50' [15m]
04007-24-63IW | 24 VDC | 125/250v 6/3 Iso | White | 50' [15m]
04007-12-64Y | 12 VDC | 125/250v 6/4 | Yellow | 50' [15m]
04007-24-64Y | 24 VDC | 125/250v 6/4 | Yellow | 50' [15m]
04007-12-63W | 12 VDC | 125v 6/3 | White | 50' [15m]
04007-24-63W | 24 VDC | 125v 6/3 | White | 50' [15m]

Dokumentation (Auswahl)

• Cablemaster CM Sell Sheet
• Cablemaster Installation and Accessory Guide
• Cablemaster 50 AMP Molded Cordset brochure
• Cablemaster CM Application Guide
• CM-7 Gear Replacement Guide
• Cablemaster CM Installation & Operation Manual
• CM Troubleshooting Guide
• 04154-1B Wireless Remote Control Programming Guide (remote programming/wiring for optional wireless remote)

Hinweise zur Verwendung
Der Cablemaster CM-7 ist für den maritimen Einsatz ausgelegt und bietet automatisches Ein- und Ausrollen des Landanschlusskabels ohne Schleifringe oder Bürstenkontakte. Er bewahrt schwere 50 A Stromkabel praktisch auf und kann mit Führungsrollen oder Zubehör verwendet werden, um den finalen Kabeleintritt mehrere Meter von der Cablemaster-Einheit entfernt zu platzieren, falls erforderlich.

Eigenschaften / Technische Spezifikationen

• Ausgelegt zur Lagerung von 50' (15 m) 50 A Landanschlusskabel als Standard.
• Teilenummern verfügbar für 12 VDC- und 24 VDC-Eingangsversorgung.
• Unterstützte Kabeltypen: 125/250V 6/4, 125/250V 6/3 (isoliert), 125V 6/3 (verschiedene Teilenummern entsprechen diesen Typen).
• Kabelfarben verfügbar: White und Yellow (modellabhängig).
• Betrieb: elektrischer, motorisierter Trommelaufroller mit Schaltersteuerung und optionaler RF-Fernbedienung.
• Installation: als Kit mit vorinstalliertem Kabel und integrierten Montagefüßen geliefert; diverses Zubehör für Fernmontage und Durchführungsinstallationen.
• Wartungs-/Reparaturdokumentation verfügbar: Zahnradersatz, Motorersatz, Fehlersuche, Anleitungen zur Verkabelung und Programmierung der Fernbedienung.
• Zulassungen / Prüfungen: Produktseiten geben CE- und ISO 8846-Konformität an, wenn angegeben.
