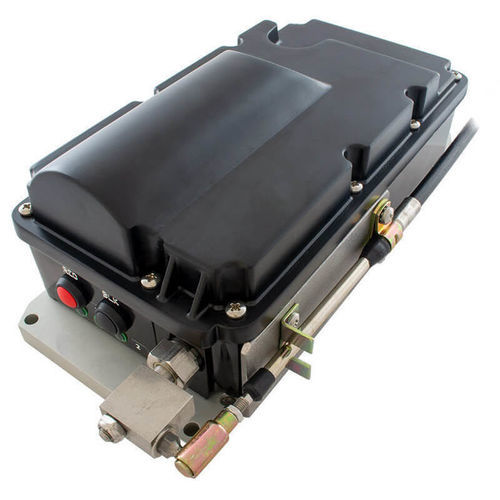

Antrieb für Boot Smart Actuator™ 4

elektrischlinearfür Trimmsysteme

Übersicht
Der Smart Actuator 4.2 ist ein einfunktionaler linearer Mechanikantrieb, entwickelt für Marine‑Steuerungsanwendungen auf allen Schiffstypen, einschließlich Inboard, Outboard, Sterndrive und Waterjet. Er wandelt elektronische Signale in präzise lineare Bewegung zur Betätigung von Gas, Schaltung und Trimmvorrichtungen um.

Steuersignale

• CANbus
• Analoger Eingang
• Schaltersteuerung

Anwendungen

• Mechanische Motor-Gassteuerung
• Mechanische Getriebeschaltung (E‑Shift)
• Steuerung der Umkehrklappe / Pitch bei Waterjet
• Trim- und Trolling‑Steuerung

Modelle

• 11356E-A — Smart Actuator 4.2 External Cable - Analog Input
• 11356E-C4 — Smart Actuator 4.2 - Throttle / E-Shift
• 11356E-C10 — Smart Actuator 4.2 External Cable- Shift
• 11356E-C11 — Smart Actuator 4.2 - External Cable - Bucket/Pitch
• 11356E-C12 — Smart Actuator 4.2 - Troll

Technische Daten

• Betriebsspannung: 10 - 36 V
• Steuereingang: CANbus / Analog / Schaltersteuerung
• Mechanische Ausgangskraft: 40 kg
• Ausgangsgeschwindigkeit: 60 mm/s (reduzierbar)
• Länge: 233 mm (9,2 in)
• Breite: 124 mm (4,87 in)
• Höhe: 90 mm (3,5 in)
• Schutzart: IP67
• Sonstiges: Entspricht CE‑Anforderungen; 2 x Schaltausgänge (für Trim‑Pumpe oder elektrische Schaltung)
