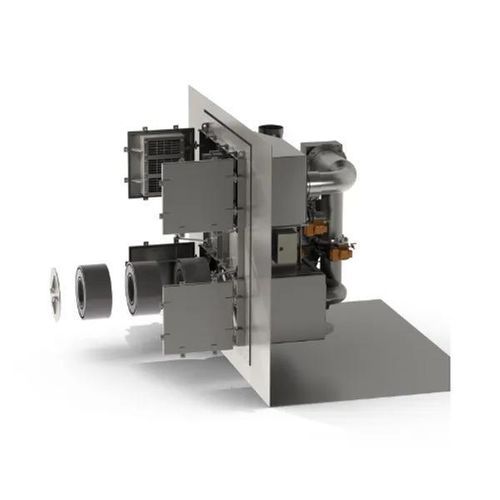

Luft-Filtriereinheit NBC

für Arbeitsbootechemischbiologisch

Übersicht
NBC-Filtration schützt Kriegsschiffe, die der Gefahr durch TIC und TIM ausgesetzt sind. NBC-Filteranlagen mit STANAG4447-Verbundelementen arbeiten zusammen mit Überdruckreglern, um eine druckbeaufschlagte Schutzzelle (Citadel) zu schaffen und so Besatzung und Bordelektronik vor Kontamination zu schützen. Leistungsbereich: 900–1800 m3/h.

Funktionsweise
Die einströmende Luft wird vor der Zuführung in die Schutzzelle in drei Stufen gefiltert:

• Koaleszenzfiltration
• Schmutz-/Partikelfiltration
• Verbundfiltration (STANAG4447-Filterelemente)

Gereinigte Frischluft wird überdruckbeaufschlagt in die Schutzzelle geleitet, sodass die Besatzung bei NBC-Ereignissen keine Gasmasken oder Schutzkleidung tragen muss. Zwei Betriebsarten ermöglichen normale Belüftung (Friedens-/konventionell) und gefilterte Zuführung bei NBC-Kampfbedingungen.

Konstruktion und Sicherheitsmerkmale

• Das Steuerungssystem vergleicht dauerhaft Innen- und Außendruck und gibt bei Ausfall der Druckaufsättigung visuelle und/oder akustische Warnungen
• Aussenaufbau zur Montage am Schiff mit Zuluftkanal zur Schutzzelle
• Separates internes NBC-Steuergerät zur Steuerung und Verteilung der Zuluft
• Fail-safe-Auslegung: Bei Beschädigung oder Dichtungsverlust entweicht saubere Luft, statt kontaminierte Luft einzusaugen
• Integration mit Überdruckreglern zur Aufrechterhaltung der Schutzzellen-Sicherheit und zum Schutz von Personal und Elektronik

Technische Daten / Spezifikationen

• Leistungsbereich: 900–1800 m3/h
• Filterelemente: STANAG4447 Verbundelements
• Filtrationsstufen: Koaleszenz, Partikel, Verbund
• Überdruckregler für Schutzzellen-Pressurisierung
• Steuerung: Innen-/Außendrucküberwachung mit visueller und/oder akustischer Alarmmeldung
• Installation: externe Einheit mit Zuluftkanal; separates internes NBC-Steuergerät zur Luftverteilung
• Betriebsarten: Frieden/Konventionell und NBC-Kampf (gefilterte Frischluft)
• Fail-safe-Strömungsführung zur Verhinderung des Eindringens kontaminierter Luft
