Steuerhebel für Motor 2545
pneumatischMehrfachhebelfür Schiffe

Steuerhebel für Motor
Steuerhebel für Motor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Motor
Bedienung
pneumatisch
Typ
Mehrfachhebel
Verwendungsbereich
für Schiffe

Beschreibung

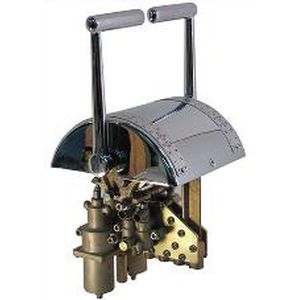

Die Steuerung 2545 ist für die Steuerung von Doppelmotor, Einhebelkupplung und Drosselklappe ausgelegt. Die komplett aus Bronze und Edelstahl gefertigte Konstruktion ermöglicht einen jahrelangen, problemlosen Einsatz in einer maritimen Umgebung. Sie besteht im Wesentlichen aus zwei einzelnen Motorsteuerungen unter einer Abdeckung. Die Bewegung eines der beiden Griffe um 20° aus der Mittelstellung betätigt eines der 3-Wege-Ventile, das den vollen Versorgungsdruck an die entsprechende Ausgangsöffnung abgibt. Wenn Sie den Griff über 20° hinaus bewegen, wird ein präzises Druckregelventil betätigt. Der Ausgang dieses Ventils ist proportional zur Bewegung des Griffs und ermöglicht so eine präzise Steuerung der Motordrehzahl-Einstellvorrichtung Gewicht: 19,9 lb. (9,1 kg) Materialien: Silizium-Druckguss Bronze und Edelstahl Betriebstemperatur Bereich: -40°C bis +90°C Rohranschlussgröße: 1/8" N.P.T. (Ausgänge) 1/4" N.P.T. (Versorgung) Maximaler Versorgungsdruck: 150 psi (10,3 bar) ANWENDUNGEN o Wird hauptsächlich zur Steuerung von Doppelmotoren und Doppelkupplungen durch zwei Doppelfunktionsgriffe verwendet. o Wird überall dort eingesetzt, wo zwei Sätze von gerichteten und proportionalen pneumatischen Steuerungen erforderlich sind BESTELLINFORMATIONEN Modellbezeichnungen: CC - Zwei kurze Griffe (Standard) DD - Zwei lange Griffe E - Federrückstellhebel H - Mit verchromter Abdeckung und Griffen J - Mit Kuppel und Griffen aus poliertem Messing K - Mit schwarzer epoxidbeschichteter Kuppel und verchromtem Griff N - 0 - 60 psi P - 0 - 80 psi R - 0 - 100 psi S - 0 - 120 psi T - 10 - 60 psi U - 10 - 80 psi W - 10 - 100 psi X - 10 - 120 psi Die Griffe sind mit Kunststoffgriffen erhältlich (Bezeichnung "V") Der Standardmodell 2545 Steuerkopf wird geliefert als: i. kurze Griffe ii. mit verchromter Abdeckung und Griffen iii. in jedem Standarddruckbereich

---

Kataloge
