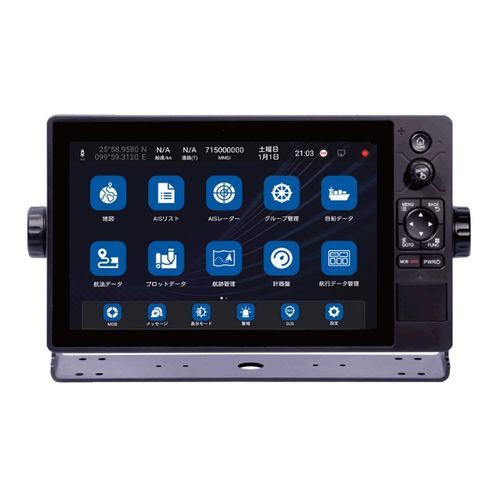

Radar-Multifunktionsgerät KSD-1100

für AISmit automatischem IdentifizierungssystemKartenplotter

Übersicht
Multifunktions-Navigationsdisplay mit 10,1-Zoll kapazitivem Touchscreen und integriertem AIS-Klasse-B-Transceiver zur Situationsübersicht und Kartenüberlagerung. Unterstützt mehrere Anzeigemodi für Navigation, Überwachung und Routenplanung.

Funktionen

• Integriertes AIS Klasse B: Transceiver zur Sende- und Empfangsüberwachung von AIS-Zielen zur Verbesserung der Situationsübersicht.
• Mehrere Anzeigemodi: AIS-Radar mit konfigurierbaren Entfernungsringen, Dashboard für Schiffsparameter, NAVI- und PLOT-Datenverwaltung sowie Gezeitenanzeige.
• Videoüberwachung: Unterstützt Anschlus von IP-Kameras (vom Eigner bereitzustellen) mit Anzeige in bis zu vier geteilten Bildschirmen.
• Kartenunterstützung: Kompatibel mit C-MAP MAX, proprietären Karten und ENC; Unterstützung für die Überlagerung von Satellitenbildern auf Karten.
• AIS-Radar-Overlay: AIS-Ziele auf der Karte mit einstellbaren Entfernungsringen um das eigene Schiff dargestellt.
• Dual-Monitor-Unterstützung: Ausgabe an einen Zweitmonitor zur Anzeige abweichender Inhalte vom Hauptbildschirm.
• Bedienung und Steuerung: Hauptbedienung über Touchscreen; Mausbetrieb und ein physisches Bedientableau werden unterstützt (Maus und Kameras vom Eigner).

Dokumentation (Handbücher und Broschüre)
Produkt-PDF-Broschüre verfügbar.
Operation Manual V1.3.68 und früher (Rev03).
Advanced Operation Manual V1.3.68 und früher (Rev02).
Operation Manual V2.3.17 und später / V1.3.22 und später (Rev06).
Advanced Operation Manual V2.3.17 und später / V1.3.22 und später (Rev05).

Bildschirm & Medien
Unterstützung für Bildschirmansichten wie C-MAP MAX, Sailing Data und AIS List. Produktvorstellungs- und Funktionsvideos verfügbar.

Technische Daten

• Sendeleistung: 2 W
• Display: 10,1 Zoll kapazitiver Multi-Touch-Bildschirm
• Frequenz: 156,025 MHz bis 162,025 MHz
• Bandbreite: 25 kHz
• Abmessungen: 195 (H) x 338 (B) x 75 (T) mm
• Gewicht: 2,1 kg
• Stromversorgung: 10,8 VDC bis 31,2 VDC
