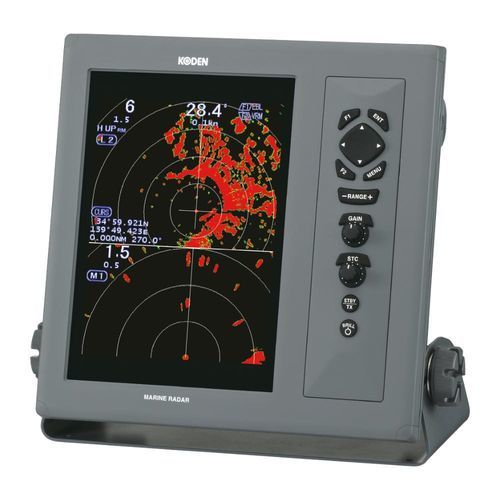

Radar für Marineanwendungen MDC-2040

für BootATAAIS

Übersicht
Das MDC-2040 ist ein 10,4" Farb-LCD Schiffsradar für Navigation und Kollisionswarnung auf kleinen und mittleren Schiffen. Standardmodell mit Reichweiten von 0,0625 bis 48 NM und 4 kW Ausgangsleistung. Antennenwahl: 3 ft oder 4 ft Open.

Funktionen

• Smart Selection für sichere Navigation: unterstützt bei der Unterscheidung von bewegten und stationären Zielen zur Wachsamkeit.
• True Trail-Funktion: zeigt exakte Bewegungsbahnen anderer Schiffe; Land und Bojen werden als stationär angezeigt, auch wenn das eigene Schiff fährt.
• Doppelte Reichweitenanzeige: Split-Screen für gleichzeitige Lang- und Kurzbereichsübersicht.
• Echtzeit-ruhige Head-up-Anzeige: Bild bewegt sich proportional zu Kursänderungen für bessere Situationswahrnehmung.
• ATA (Automatic Tracking Aid) optional: Automatisches Tracking von bis zu 50 Zielen mit Vektor- und numerischen Bewegungsdaten; konfigurierbare Erfassungszone zum Sperren eintretender Ziele.
• AIS-Schnittstelle (Option): Bei Anschluss eines AIS-Empfängers Anzeige von bis zu 100 AIS-Zielen mit Name, Kurs und Geschwindigkeit.
• CCD-Kameraeingang: Integration von CCD-Kamerafeeds über und unter Deck zur Überwachung während der Fahrt.
• Klare, gut sichtbare Anzeige: LCD mit Acrylplatte verklebt und Antireflexbeschichtung zur besseren Sicht bei direkter Sonneneinstrahlung und zur Kondensationsreduzierung.
• RGB-Ausgang: Ausgang zur Verbindung eines externen Monitors zur Anzeige des Radars abseits des Steuerstandes.

Bildschirmdarstellung

• True Trail-Funktion (Beispieldarstellung)
• Doppelte Reichweitenanzeige (Split-Screen Lang/Kurz)
• CCD-Kameraeingang (integrierte Ansicht)
• ATA-Funktion (Beispiel-Vektoren)
• AIS-Schnittstelle (Option)

Dokumentation
PDF Broschüre (MDC-2000e)
Handbuch - Operation Manual - Rev14
Handbuch - Quick Reference - Rev00

Technische Daten

• Modell: MDC-2040
• Typ: 10,4" Farb-LCD Schiffsradar (Standardmodell)
• Ausgangsleistung: 4 kW
• Grundreichweiten: 0,0625 - 48 NM
• Antenne: 3 oder 4 ft Open
• Abmessungen: 320 (H) x 364 (B) x 184 (T) mm
• Gewicht: 8,1 kg
• Stromversorgung: 10,8 bis 31,2 VDC
• ATA: optional, bis zu 50 Ziele
• AIS-Schnittstelle: optional, bis zu 100 Ziele
• Funktionen: True trail, doppelte Reichweitenanzeige, Echtzeit-ruhige Head-up-Anzeige, CCD-Kameraeingang, antireflexbeschichtetes bonded LCD, RGB-Ausgang
