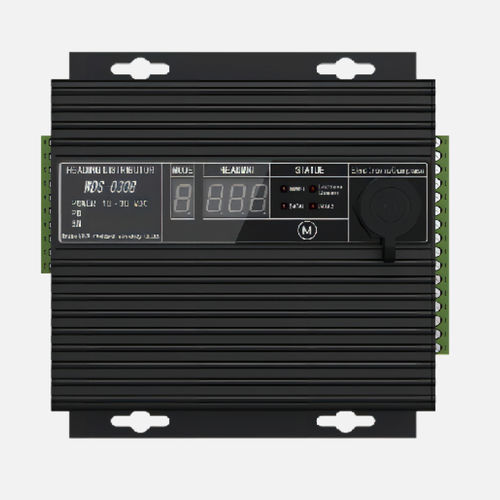

Verstärker / NMEA Verteiler WCU-0308

für Schiffe8 Kanäle

Beschreibung
Der WCU-0308 Kursverteiler verstärkt und verteilt ein eingehendes NMEA 0183 Kurs-Signal an mehrere Bordsysteme (Radar, AIS, Repeater, Autopilot, Kartenplotter usw.). Er zeigt den gewählten Betriebsmodus und den aktuellen Kurswert an und liefert eine stabile, auswählbare Kursausgabe. Das Gerät akzeptiert Kurs-Eingaben von Gyrokompass, Satellitenkompass, elektronischem Kompass und magnetischen Kompasssensoren und kann den empfangenen Kurs auf dem Display anzeigen.

Grundlegende Merkmale
Anwendungsbereich: Schiffsnavigation und Integration von Bordgeräten

Technische Daten

• Modell: WCU-0308
• Funktion: Verstärken und Verteilen von NMEA 0183 Kursdaten (HDT/THS/HDG) an mehrere Geräte
• Unterstützte Kursquellen: Gyrokompass, Satellitenkompass, elektronischer Kompass, magnetische Kompasssensoren
• Anzeige: Betriebsmodus und Kurswert
• Genauigkeit: 1°
• Betriebsarten: Mehrere wählbare Modi zur Kompatibilität mit verschiedenen Sensoren und Systemen
• Abmessungen: 169 × 147 × 61 mm
• Gewicht: 550 g
• Stromversorgung: DC 24V ±30%
• Maximaler Strom (bei zwei 24V-Versorgungen): ≤ 0,2 A
• Eingang/Ausgang: Redundant 1 in / 8 out oder dual 1 in / 4 out
• Kompass-Schnittstelle: Luftfahrtstecker für elektronischen Kompass
• Unterstützte Sätze/Signale: HDT / THS / HDG
• Baudrate: Auto-adaptiv, bis zu 115200 bps
• Ausgangssignal: NMEA 0183 auf 8 Kanälen
• Anzeigen: Strom- und Eingangsanzeigen
• Bedienelemente: Reset-Taste
• Überspannungsschutz: IFSM = 200 A
• Verpolungsschutz: Umkehrdurchbruchspannung 40 V
• Überstromschutz: 0,5 A Sicherung
• Betriebstemperatur: 5 ~ 55 ℃
