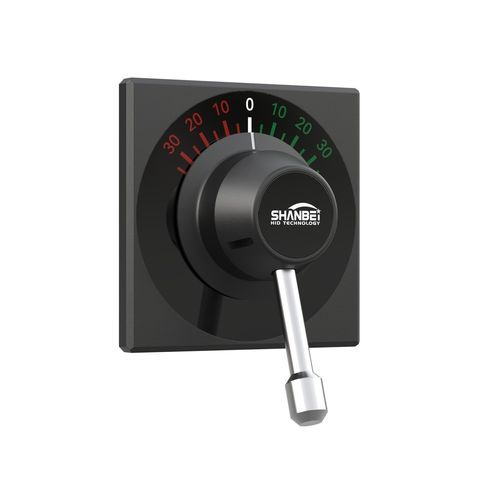

Rudersteuerhebel WLF-40

digitalEinfachhebelfür Schiffe

Übersicht
Der WLF-40 Rudersteuerhebel ist eine kompakte Bedieneinheit für servoangetriebene Schiffssteuerungen. Er liefert Ruderbefehle über ein integriertes Potentiometer oder optional über ein 4–20 mA Signal und bietet auswählbare Skalen und Drehbereichsoptionen zur Anpassung an die Steueranforderungen des Schiffes.

Hauptmerkmale

• Gehäuse aus Aluminiumlegierung für den maritimen Einbau
• 5KΩ Potentiometer serienmäßig, Ausgang 4–20 mA optional
• Mehrere Skalen- und Drehbereichsoptionen
• Motorwellen-Synchronisation wählbar

Design / Aussehen

• Steuerrad: schwarz
• Griff: Edelstahl

Verfügbare Skalen

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

Drehbereich (Optionen)

• -60° ~ 0 ~ 60° (Arretierung bei 0°)
• -90° ~ 0 ~ 90° (Arretierung bei 0°)
• -140° ~ 0 ~ 140° (Arretierung bei 0°)

Ausgänge / Signale

• 5KΩ Potentiometer (Standard)
• 4–20 mA (optional)

Motorwellen-Synchronisation

• Nein (Standard)
• Ja (optional)

Technische Parameter
Versorgungsspannung: 24 VDC
Potentiometer: 5KΩ
Ausgangsgenauigkeit: ≤ 1,0 %
Schutzart: Vorderseite IP56; Rückseite IP20 (mit Schutzabdeckung: IP44)
Gewicht: 0,8–1,5 kg (je nach Konfiguration)
Prüfstandard: IEC 60945
Betriebstemperatur: 5℃–55℃
Installation: 4 × M4 Gewindestifte, Schalttafelstärke < 10 mm
Anschluss: 16-poliger Schraubklemmenanschluss

Zubehör / Optionen (Zusammenfassung)

• Skalenauswahl
• Drehbereichsauswahl
• Ausgangssignal: 5KΩ Potentiometer oder 4–20 mA
• Motorwellen-Synchronisation: wählbar
