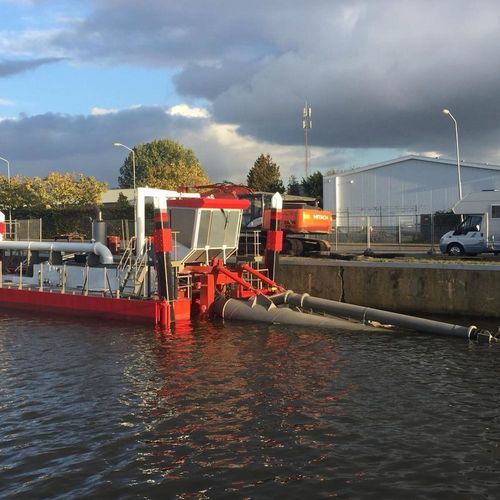

Schneidkopf-Saugbagger-Berufsschiff

MehrrümpferDiesel

Übersicht
Die Cutter Suction Dredgers von OrangePit verbinden die Schneidwirkung des Cutterkopfs mit der Saugleistung der Baggerpumpe, um Material zu lösen und zu einem Auffüllplatz, einer Hopperbarge oder einer Seitenablagerung zu fördern. Wasserstrahlen können zur Steigerung der Förderleistung ergänzt werden. Diese Saugbagger bearbeiten kohäsive Materialien wie Tone, verdichtete Sande, verdichtete Kiesstoffe und stark verwitterte Gesteine und ermöglichen eine präzise Erreichung der Endtiefe. Einsatzgebiete sind Sandgewinnung sowie Vertiefung und Reinigung von Kanälen, Teichen, Seen und Flüssen. Für Tiefsauganwendungen sind Unterwasserpumpen nachrüstbar. Antriebsoptionen: elektrisch, hydraulisch, diesel oder Hybrid.

Verfügbare Baureihe
Wir liefern Cutter Suction Dredgers in einem Bereich von 10" bis 24".

Konstruktion der Cutter Suction Dredger

• 1.240 kW Leistung
• Arbeits­tiefe bis zu 15 m
• Förderleitung bis Ø550 mm
• Bis zu 771 m³/h Feststoffe
• Bis zu 1.350 t/h Feststoffe

Technische Daten (Tabelle)
Beschreibung | Einheit | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Saughöhe bis | [m] | 6 | 6 | 8 | 8 | 10 | 12 | 15
Gemisch | [m³/h] | 850 | 1600 | 2300 | 2450 | 3200 | 4500 | 6000
Feststoff* | [m³/h] | 109 | 205 | 295 | 314 | 410 | 578 | 771
Feststoff* | [ton/h] | 191 | 360 | 515 | 560 | 750 | 1012 | 1350
Gesamtleistung** | [kW] | 195 | 250 | 435 | 590 | 610 | 820 | 1240
Saugrohr Ø | [mm] | 250 | 300 | 350 | 400 | 450 | 500 | 650
Förderrohr Ø | [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 550
Kugelpassage | [mm] | 110 | 160 | 190 | 185 | 220 | 280 | 290
Cutter-Durchmesser | [mm] | 600 | 800 | 950 | 1100 | 1100 | 1300 | 1455
Cutter-Leistung | [kW] | 35 | 50 | 85 | 100 | 100 | 120 | 140
Seil Ø Winden seitlich | [mm] | 12 | 12 | 14 | 14 | 14 | 16 | 20
Windenleistung seitlich | [ton] | 2 | 2 | 2.5 | 3 | 3 | 4 | 5
Tiefgang Pontons | [m] | 0.6 | 0.7 | 0.8 | 0.9 | 1.2 | 1.4 | 1.8
Trockengewicht | [ton] | 58 | 60 | 69 | 72 | 77 | 82 | 91
Abmessungen Pontons | [m] | 24x6x6 | 24x6x6 | 24x6½x6 | 24x6½x6 | 24x7x7 | 24x7x7 | 24x7½x7
Abmessungen Rohr gehoben | [m] | 31x6x6 | 31x6x6 | 31x6½x6 | 31x6½x6 | 31x7x7 | 31x7x7 | 31x7½x7
*Feststoff = 70% < 2 mm, 20% 2 – 32 mm, 10% > 32 mm. **Leistung = A-rating oder Elektrisch

Optionen (Tabelle)
Optionen | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Spuds | Option | Option | Option | Option | Option | Option | Option
Spud-Träger | Option | Option | Option | Option | Option | Option | Option
Baggersteuerung | Option | Option | Option | Option | Option | Option | Option
Klima Kabine | Option | Option | Option | Option | Option | Included | Included
Toilette | Option | Option | Option | Option | Option | Included | Included
Küche | Option | Option | Option | Option | Option | Included | Included
