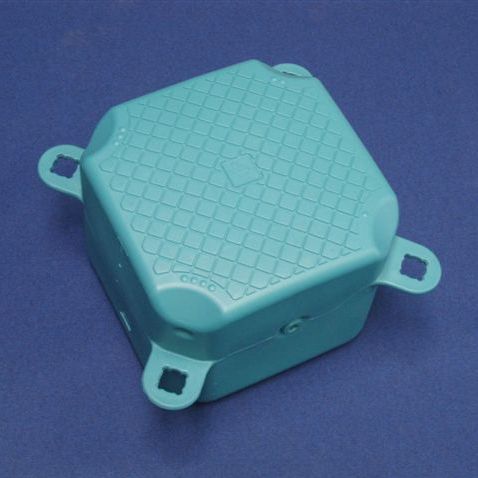

Schwimmender und modulierbarer Modul für Steg SINGLE UNIT

schwimmender und modulierbarer Modul für Steg
schwimmender und modulierbarer Modul für Steg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
schwimmend und modulierbar

Beschreibung

Die Hauptelemente des Systems Otto sind: Doppelwürfel (100x50x40 cm) Einzelwürfel (50x50x40 cm) Bolzen Schrauben Doppelte Distanzstücke Alle Würfel haben an den Ecken, wo sich die Ösen befinden (die Doppelwürfel auch in der Mitte) hervorstehende Punkte, die von 1 bis 4 reichen; dabei ist 1 der höchste und 4 der niedrigste Punkt. Sie dienen dazu, die Ösenhöhe anzuzeigen. Beim Zusammenbauen müssen die Würfel so ausgerichtet sein, dass sich das Ventil bei allen an derselben Seite befindet. Dort, wo sich die Ösen nicht berühren, muss das Distanzstück eingefügt werden. Dann können die Würfel miteinander verbunden werden. Mit den Bolzen werden die Würfel aneinander befestigt. Die Bolzen werden in die Löcher gesteckt und mit dem entsprechenden Schlüssel um 45° gedreht werden. Am Außenrand werden hingegen die Schrauben mit Mutter verwendet.

Kataloge

Catalogue
Catalogue
8 Seiten
* Die Preise verstehen sich ohne MwSt., Lieferkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
