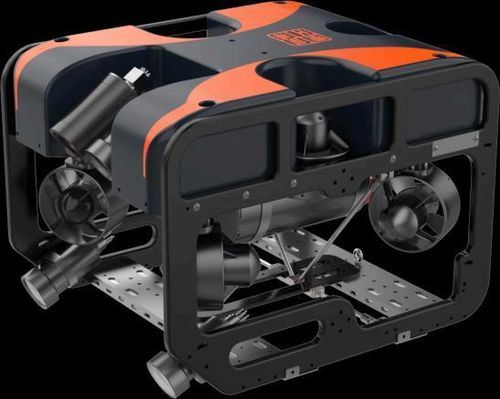

ROV für Arbeitseinsätze R1-30

für Rohrleitungsprüfungenzur Beobachtungfür Aquakultur

Produktübersicht (Kurz)
Der R1-30 ist ein Beobachtungs-ROV für den Einsatz in anspruchsvollen Umgebungen. Mit einer Einsatztiefe von bis zu 300 m verfügt das Fahrzeug über einen eloxierten Aluminiumrumpf, 4 horizontal angeordnete Vektorthruster und 2 vertikale Thruster (jeweils bis zu 6,5 kgf), eine 1080P Full-HD-Kamera mit 4× optischem Zoom und ±90° Schwenk-/Neigebereich sowie drei dimmbare LED-Leuchten mit insgesamt 21.000 Lumen. Die integrierte Steuerkonsole verfügt über ein 17,3" Display, Intel i7 Prozessor und vorinstallierte Steuerungssoftware mit Auto-Depth, Auto-Heading und 10-stufiger Geschwindigkeitsregelung. Standardlieferung FOB Qingdao.

Produktüberblick
Rumpf und Rahmen des R1-30 wurden per CAD und CFD zur Minimierung des hydrodynamischen Widerstands und zur Verbesserung der Stabilität optimiert. Die vektorverteilten Horizontalthruster ermöglichen präzise seitliche Manöver. Die Plattform integriert Bildverbesserung und Zielerkennung für Inspektions-, Such- und Forschungsaufgaben. Kundenspezifische Konfigurationen sind auf Anfrage möglich.

Hauptmerkmale

• 300 m Tauchtiefe — geeignet für professionelle Inspektions- und Survey-Einsätze
• Sechs Thruster — 4 horizontal (Vektor) + 2 vertikal; je Thruster bis 6,5 kgf
• Full HD Kamera — 1080P Farbe mit 4× optischem Zoom (2,8–12 mm), 110° FOV, ±90° Schwenk-/Neigebereich
• Leistungsstarke Beleuchtung — 3 dimmbare LEDs, gesamt 21.000 Lumen für schlechte Sichtverhältnisse
• Integrierte Steuerkonsole — 17,3" FHD Display, Intel i7 CPU, vorinstallierte Software mit Auto-Depth und Auto-Heading
• Dauerbetrieb — externe Versorgung über das Umbilical ermöglicht 24/7-Einsatz
• Umbilical-System — 150 m neutrales Kevlar-verstärktes Kabel (Bruchlast 300 kgf); manuelle Winde; kundenspezifische Längen verfügbar

Technische Daten (Kurz)

• Modell: R1-30
• Abmessungen (L×B×H): 500 mm × 398 mm × 356 mm
• Gewicht: 21 kg
• Max. Tauchtiefe: 300 m
• Max. Schub vorwärts: 20 kgf
• Nutzlastkapazität: 3 kgf
• Geschwindigkeit: 1,5 m/s
• Thruster: 4 horizontal (vector) + 2 vertikal
• Rumpfmaterial: eloxiertes Aluminium; Rahmen: HDPE + seewasserbeständiges Kohlefaser
• Auftriebsmaterial: Glas-Mikrosphären
• Stromversorgung: extern über Umbilical

Kamera & Beleuchtung
Kamera: 1080P Full HD Farbe (~2 MP). Optischer Zoom: 4× (2,8–12 mm). Sichtfeld: 110°. Schwenk-/Neigebereich: ±90° vertikal. Beleuchtung: 3 × 7.000 LM LED, stufenlos dimmbar.

Steuerkonsole (Modell: 1SPro-B)
Gewicht: 50 kg. Abmessungen: 760 mm × 630 mm × 370 mm. Display: 17,3", 1920×1080, 500 cd/m². Prozessor: Intel i7-9700K. Arbeitsspeicher / Speicher: 8 GB RAM / 256 GB SSD. Ein-/Ausgänge: 220 VAC / 380 VDC. Nennleistung: 3000 W.

Umbilical-System (Modell: UCS150-12)
Standardlänge: 150 m (kundenspezifische Längen verfügbar). Kabeldurchmesser: 12 mm. Bruchfestigkeit: 300 kgf (Kevlar-verstärkt). Windentyp: manuell.

Anwendungen

• Unterwasserinspektion und Vermessung
• Such- und Bergungsoperationen
• Meeresforschung und Datenerfassung
• Inspektion von Pipelines und Infrastruktur
• Sicherheit und Überwachung
• Aquakultur-Überwachung

technische spezifikationen

• Modell: R1-30
• Serie: ROV Series
• Abmessungen: 500 mm × 398 mm × 356 mm
• Gewicht: 21 kg
• Max. Tiefe: 300 m
• Thruster: 6 (4 horizontal vector + 2 vertikal), jeweils 6,5 kgf
• Max. Schub: 20 kgf
• Nutzlast: 3 kgf
• Geschwindigkeit: 1,5 m/s
• Kamera: 1080P Full HD, 4× optischer Zoom, FOV 110°, Schwenk-/Neige ±90°
• Beleuchtung: 21.000 LM gesamt (3 × 7.000 LM), dimmbar
• Rumpf: eloxiertes Aluminium; Rahmen: HDPE + Kohlefaser
• Umbilical: 150 m neutrales Kevlar-verstärktes Kabel (Bruchlast 300 kgf), Durchmesser 12 mm
• Konsole: 17,3" FHD Display, Intel i7, 8 GB RAM, 256 GB SSD
• Stromeingang Konsole: 220 VAC / 380 VDC; Nennleistung 3000 W
