Schäkel-Drehwirbel

für Ankerkettenfür Marineanwendungen

Übersicht

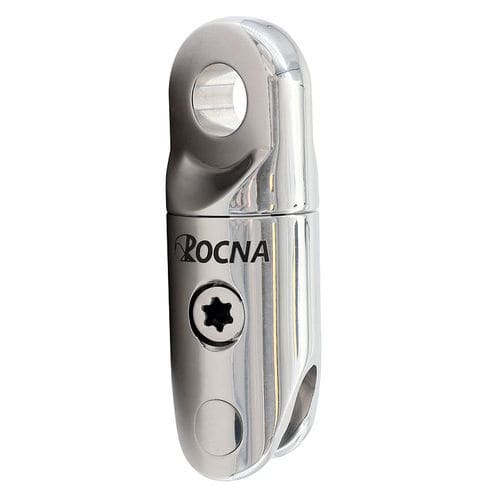

Der Rocna Swivel ist ein einzeln geprüftes Ankerwirbel, konstruiert für maritime Ankersysteme. Hergestellt aus G70 Duplex-Edelstahl mit einer Nord-Lock-Waschpaarung, wurde er von Peter Smith entwickelt, um mit Rocna-Ankern oder jedem Ankersystem, das abgestimmte Festigkeit und zuverlässige Rotation benötigt, zu arbeiten.

Hauptmerkmale

• Einzelprüfung — jede Einheit ist serielle nummeriert und bis 13.800 kgf belastet
• G70 Duplex-Edelstahl für hohe Zugfestigkeit und verbesserte Beständigkeit gegen Meereskorrosion
• Nord-Lock-Waschsystem für sicheren Klemmsitz unter zyklischen Belastungen
• Universelle Schäkelbefestigung kompatibel mit modernen Ankerdesigns
• Entwickelt von Peter Smith zur Erfüllung der Rocna-Leistungskriterien

ROCNA SWIVEL VS. TYPISCHER WIRBEL:
Einzelprüfung | ROCNA SWIVEL: JA | TYPISCHER WIRBEL: NEIN
Materialangabe | ROCNA SWIVEL: G70 DUPLEX | TYPISCHER WIRBEL: generischer Edelstahl
Nord-Lock System | ROCNA SWIVEL: JA | TYPISCHER WIRBEL: generische Beschläge
Lebenslange Garantie | ROCNA SWIVEL: JA | TYPISCHER WIRBEL: eingeschränkt
Designer-Herkunft | ROCNA SWIVEL: PETER SMITH | TYPISCHER WIRBEL: --

Funktion des Wirbels

• Verhindert Kettenverdrehung — dreht frei, um das Leinen gerade zu halten und die Ansammlung von Verdrehungen zu verhindern, die die Kette knicken oder den Rückholwiderstand erhöhen können.
• Sanfte Bergung — beseitigt Widerstand, wenn sich der Anker auf der Bugrolle ausrichtet, und ermöglicht eine saubere Orientierung.
• Systemvertrauen — ausgelegt, um Ketten- und Schäkelwerte zu erreichen oder zu übertreffen, sodass der Wirbel nicht die schwächste Stelle im Ankersystem ist.

Installationshinweise

• Dreischritt-Installation: Wirbel mit Bug-Schäkel am Anker befestigen, Kettenteile ausrichten und Kettenbolzen durch das Endglied stecken, Nord-Lock-Waschpaar anziehen und sichern (60° über Handfest oder auf 20 N·m).
• Lieferumfang: Vierkant-Antriebsschlüssel (oder T45-Bit). Ein Drehmomentschlüssel für die 20 N·m-Einstellung wird empfohlen.
• Typische Installationszeit: ca. 15 Minuten mit gebräuchlichen Werkzeugen.

Verfügbarkeit & Kompatibilität
12 mm Rocna Swivel (passt für 10–11 mm metrische Ketten und 3/8″ imperiale Ketten) ist jetzt verfügbar. Weitere Größen werden in zukünftigen Produktveröffentlichungen folgen.

Technische Daten

• Modell: Rocna Swivel
• Working Load Limit (WLL): 3,460 kgf / 7,640 lbf
• Minimum Breaking Load (MBL): 13,800 kgf / 30,500 lbf
• Schäkelbolzen-Durchmesser: 17 mm
• Gewicht: 540 g
• Rode extension (RX): 78 mm
• Material: G70 Duplex-Edelstahl
