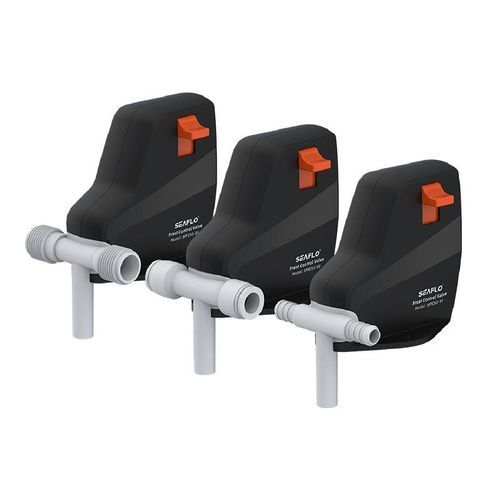

Sitzventil SFFCV2 series

mit Rückschlagsicherungfür Bootfür Wasserleitungen

Overview
Das Frostschutz-Ablassventil ist ein stromloses Ablassventil mit integrierter Frostüberwachung. Es eignet sich als Zubehör für Warmwassergeräte (Kessel oder Kombikessel) sowie für fest installierte Wassertanks in Wohnwagen und Reisemobilen.

Color
Schwarz

Features and Benefits

• Manuelles Ablassventil mit Druckknopfbedienung
• Frostüberwachung mit automatischer Öffnung unterhalb der Schwelltemperatur
• In drei Anschlussarten erhältlich (Schlauch, feste Rohrleitung, 1/2” NPT)
• Kompaktes Design für Einbau in Fahrzeugböden und Tanks
• Einfache Montage und Bedienung für Servicetechniker
• Werkstoffe geeignet für Trinkwasseranwendungen

Operation / Operating instructions
1 = Schalterstellung 'Operation'.
2 = Druckknopfstellung 'Drain'.
3 = Druckknopfstellung 'Closed'.
4 = Ablassstutzen (nach außen durch Fahrzeugboden geführt).

Startbetrieb / Schließen des Ablassventils / Befüllen des Kessels (Wassertanks):
- Prüfen, ob der Schalter (Position 1) auf 'Operation' gestellt und eingerastet ist.
- Schließen Sie das Ablassventil, indem Sie den Druckknopf (Position 3) drücken, bis er in 'Closed' einrastet.
- Manuell nur bei einer Ventiltemperatur über ca. 7 °C (Umgebung) schließen.

Manuelles Öffnen des Ablassventils:
- Öffnen Sie das Ventil durch Drücken des Druckknopfs (Position 2); Schalter und Druckknopf springen heraus (Position 1 und Position 3). Das Wasser läuft über den Ablassstutzen (Position 4) ab.

Automatisches Öffnen des Ablassventils:
- Sinkt die Ventiltemperatur unter ca. 3 °C (Umgebung), öffnet das Ventil automatisch und der Druckknopf springt heraus (Position 3). Das Wasser läuft über den Ablassstutzen (Position 4) ab.

Technical parameters

• SFFCV2-01 — Schließtemperatur: über ca. 7 °C (Umgebung); Öffnungstemperatur: unter ca. 3 °C (Umgebung); Betriebstemperatur: -30 °C – +70 °C; Anschluss: Ø 12 mm Schlauchanschluss
• SFFCV2-02 — Schließtemperatur: über ca. 7 °C (Umgebung); Öffnungstemperatur: unter ca. 3 °C (Umgebung); Betriebstemperatur: -30 °C – +70 °C; Anschluss: Ø 12 mm Festrohranschluss
• SFFCV2-03 — Schließtemperatur: über ca. 7 °C (Umgebung); Öffnungstemperatur: unter ca. 3 °C (Umgebung); Betriebstemperatur: -30 °C – +70 °C; Anschluss: 1/2” NPT-Anschluss

Installation example / Application
Installationsbeispiel Zuordnung: 1 = Schalter; 2 = Druckknopf; 3 = Druckknopf; 4 = Frostschutz-Ablassventil (Sicherheits-/Ablassventil); 5 = Rückschlagventil (nicht enthalten). Empfohlen für Kessel, Kombikessel und fest installierte Wassertanks in Wohnwagen und Reisemobilen.

Specifications

• Typ: Stromloses Ablassventil mit Frostüberwachung
• Verwendungszweck: Zubehör für Kessel/Kombikessel und fest installierte Wassertanks in Wohnwagen und Reisemobilen
• Farbe: Schwarz
• Verfügbare Modelle: SFFCV2-01, SFFCV2-02, SFFCV2-03 (SFFCV2-Serie)
• Manuelles Schließen zulässig oberhalb von ca. 7 °C (Umgebung)
• Automatisches Öffnen unterhalb von ca. 3 °C (Umgebung)
• Betriebstemperaturbereich: -30 °C bis +70 °C
• Anschlussarten: Ø 12 mm Schlauch; Ø 12 mm Festrohr; 1/2” NPT-Anschluss
• Funktion: Manuelles Ablassen und automatische Frostschutzfunktion
