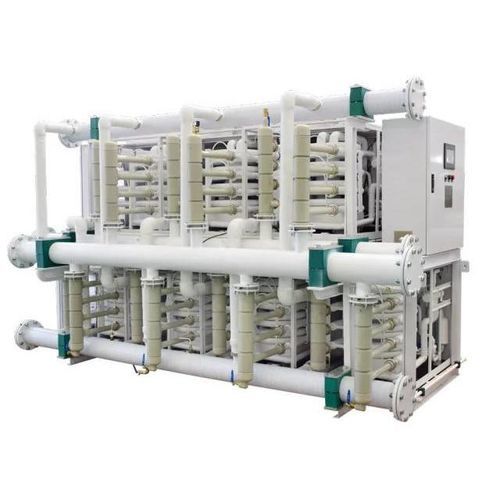

Wasserkühler für Schiffe OA-TCS Series

Übersicht

Die OA-TCS Serie ist eine modulare Kalt-/Warmwasser-Einheit auf Basis einer Wasserquellen-Wärmepumpe, ausgelegt für den Einsatz von Fluss-, See- oder Meerwasser als Wärmequelle/-senke. Die Einheiten liefern ca. 7°C Kaltwasser zur Kühlung im Sommer und ca. 45°C Warmwasser zur Beheizung im Winter. Das modulare Konzept ermöglicht Parallelbetrieb zur Erfüllung hoher Kühl-/Heizlasten und flexible Anlagenkonfigurationen.

Verwandte Submodelle

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

Merkmale

• Modulares Rahmen-Design zur Parallelschaltung von Einheiten für skalierbare Kapazität und verbesserte Regelgüte, Reduktion des Anlaufstroms.
• Abnehmbarer koaxialer Rohr-in-Rohr-Wärmetauscher auf der Fluss/See/Meerwasserseite zur vereinfachten Reinigung und Wartung der Wasserseite.
• Betrieb bei niedrigen Quellwassertemperaturen bis 3°C, wobei die Heizleistung unter diesen Bedingungen >70 % der Nennleistung beträgt.
• Vollgekapselter Import-Kompressor mit geringer Geräuschentwicklung.
• Digitales Steuersystem mit mehreren Schutz- und Überwachungsfunktionen.
• Konstruktive Maßnahmen gegen Korrosion, Schwingungen und Instabilität.
• Modularer Rahmen ermöglicht horizontale oder vertikale Parallelanordnung entsprechend den räumlichen Anforderungen.

Schutzfunktionen

• Wasserfluss-Schutz: Erkennung und Schutz bei Wasserverlust oder Durchflussunterbrechung in Meerwasser- und Umlaufwassersystemen.
• Kältemitteldruck-Schutz: Abschaltung bei Überdruck und Unterdruck.
• Kompressorschutz: Schutz gegen Überlast und Überhitzung.
• Wassertemperaturschutz:
  • Schutz bei zu niedriger Meerwassertemperatur und Schutz bei Differenz Ein-/Austrittstemperatur.
  • Schutz bei hoher/niedriger Umlaufwassertemperatur und Schutz bei Differenz Ein-/Austrittstemperatur.
• Optional: Zinkanoden-Korrosionsschutz für Meerwasseranwendungen.

Produktparameter (Auszug)

• Spalten: Modell | Btu/h | Stromversorgung | Kühl-Eingangsleistung | Heiz-Eingangsleistung
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

Technische Hinweise

• Beispiel für Modellkennzeichnung: OA-48TCS — '48' steht für eine Kapazität von 48.000 Btu/h in Kühlung/Heizung.
• Netzanschluss-Hinweis: Suffix 'S' bedeutet 380V/50Hz/3Ph; Standard ist 220V/50Hz/1Ph falls zutreffend.
• Gültiger Betriebsbereich der Quellwassertemperatur: 3–35°C.
• Ablaufwanne und Rahmenmaterial: Edelstahl.
• Verflüssiger-Materialien: Kupfer-Nickel Rohr B10/B30 oder Titanrohr (optional).
• Verdampfermaterial: 316L Edelstahl.
• Kältemitteloptionen: R410A oder R407C.
