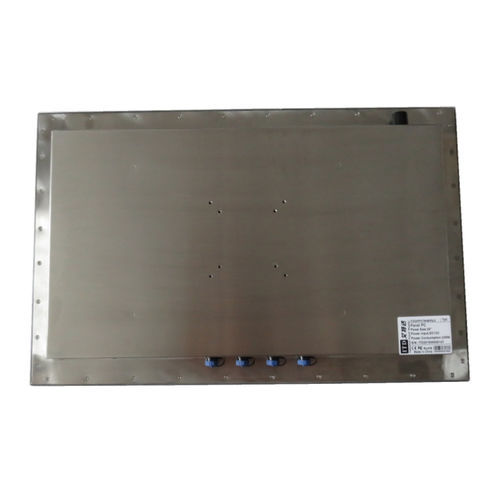

Panel-PC / für Marineanwendungen ITD18PPCG1IP**

Einbaumit Touchscreenembedded

VORTEILE

• Vollständig gekapselter Industrie‑Panel‑PC in Edelstahl oder Aluminiumlegierung für raue Umgebungen
• Mehrere CPU‑Plattformen (ARM, Intel Celeron, Intel Core) für unterschiedliche Leistungs‑ und Energieanforderungen
• Vollständiger IP65/IP66‑Schutz, IP67 optional, mit dicht verschlossenen I/O‑Anschlüssen für Reinigungszyklen, Staub- und Korrosionsschutz
• Standard VESA 75/100 mm Montage für schnelle Integration
• Touch‑Optionen (Resistiv, PCAP, Infrarot) sowie gehärtete Glasvarianten
• Erweiterbar: PoE, Wi‑Fi, 4G/5G, GPS, Bluetooth, GPIO
• Für durchgehenden 24/7 Industrieeinsatz ausgelegt

ÜBERBLICK
Die ITD18‑Serie mit 18,5" Full IP65/IP66 Panel‑PCs bietet eine vollständig gekapselte HMI‑Plattform in Edelstahl‑ oder robuster Aluminiumlegierung. Die System‑Dichtung umfasst IP‑bewertete Anschlüsse und gewährleistet Zuverlässigkeit in der Prozessfertigung, industrieller Automatisierung, Öl & Gas, Chemie/Petrochemie, Bohranlagen und anderen Anwendungen, die Reinigungszyklen und Korrosionsschutz erfordern. Verfügbar mit industriellen LCDs, mehreren Touchtechnologien und wahlweise ARM‑ oder x86‑Plattformen, unterstützt die ITD18‑Reihe PLC‑, HMI‑ und SCADA‑Anwendungen mit lüfterlosen Designs und geringem Stromverbrauch.

KURZÜBERSICHT
Full IP65/IP66 Touchpanel‑PC

Modellname: ITD18 PPCG1IP**
IP‑Schutzart: IP65 / IP66 (IP67 optional)

PC‑SYSTEMOPTIONEN

• ARM: Quad‑Core Cortex‑A17 1.8GHz RK3288 (RK3399 / RK3568 / RK3588 optional)
• X86: Intel Celeron J1900 / J4125 / J6412 2.0GHz
• Intel Core i3 / i5 / i7 (Optionen 4. bis 12. Generation)

CPU / CHIPSET / SPEICHER / SPEICHERORT / I/O (ÜBERSICHT)

• ARM: CPU Quad‑Core Cortex‑A17 1.8GHz; Chipset: Rockchip; Arbeitsspeicher Standard 2GB (4/8GB optional); Speicher Standard 16GB (bis 128GB); Video: 1×HDMI; USB: 2×USB (erweiterbar auf 4×, 1×USB OTG optional); TF‑Kartenslot; LAN: 1×RJ45; Audio: 1×Audio Out; Optionen: PoE, Wi‑Fi, 4G/5G, GPS, Bluetooth; OS: Android 7.1/10/11/12+
• Intel Celeron: CPU Intel Celeron J1900 / J4125 / J6412 2.0GHz; Chipset: Intel Bay Trail / SoC‑Varianten; Speicher: Dual‑Channel DDR3 (1333/1600MHz); Speicher: 1×mSATA, 1×SATA, 1×M.2 (nicht verfügbar für J1900) Standard 64GB SSD; Video: VGA + HDMI; USB: 2×USB2.0, 2×USB3.0 (erweiterbar); COM: bis zu 6; LAN: 1×RJ45 (Dual‑LAN optional); Audio: Realtek ALC662 Line‑Out/MIC‑In; OS: Windows 7/10, Linux, Windows 11 (plattformabhängig)
• Intel Core i3/i5/i7: Intel SoC‑Chipset; Speicher: 2×SODIMM DDR3 oder DDR4 (plattformabhängig); Speicher: mSATA/SATA/M.2 Standard 64GB SSD; Video: VGA + HDMI; I/O und optionale Module wie oben; OS: Windows / Linux (je nach Gen.)

STANDARD IP65‑ANSCHLÜSSE
2×USB 2.0, 1×LAN, DC 2.0

LCD‑PANEL
Bildschirmdiagonale: 18,5"
Aktive Fläche: 409,8 × 230,4 mm
Seitenverhältnis: 16:9
Physikalische Auflösung: 1366 × 768 (unterstützt bis 1920 × 1080)
Farben: 16,7M; Helligkeit: 250 cd/m²; Kontrast: 1000:1
Blickwinkel: 85/85/80/80
Backlight: LED, 50.000 Stunden Lebensdauer

TOUCHPANEL
Touch‑Optionen: Resistiv, PCAP, Infrarot
Treiber: Windows, Linux, Android, Mac, Raspberry Pi

BETRIEB
Betriebstemperatur: -10 ~ 60°C (optional -20 ~ 70°C)
Feuchtigkeitsbereich: 10–90% RH
Für 24/7 Dauerbetrieb ausgelegt


Netzanzeige: grüne LED
Stromaufnahme: DC 12V
Leistungsaufnahme: 28W–48W (je nach Konfiguration)

BESTELLINFORMATION / KONFIGURATIONSBEISPIELE

• 18,5" Full IP65/IP66 Panel PC, Resistive Touch, Android RK3288 — ITD18PPCT1IPSE1
• 18,5" Full IP65/IP66 Panel PC, PCAP Touch, Android RK3288 — ITD18PPCT5IPSE1
• 18,5" Full IP65/IP66 Panel PC, Gehärtetes Glas, Android RK3288 — ITD18PPCG1IPSE1
• 18,5" Full IP65/IP66 Panel PC, Resistive Touch, J1900 — ITD18PPCT1IPSJ1
• 18,5" Full IP65/IP66 Panel PC, PCAP Touch, J1900 — ITD18PPCT5IPSJ1
• 18,5" Full IP65/IP66 Panel PC, Gehärtetes Glas, J1900 — ITD18PPCG1IPSJ1
• Konfigurationen mit i3/i5/i7 verfügbar — Beispiele: ITD18PPCT1IPSI3, ITD18PPCT5IPSI5, ITD18PPCG1IPSI7

MERKMALE / TECHNISCHE SPEZIFIKATIONEN

• Modellname: ITD18 (Produktfamilie: ITD18 PPCG1IP**)
• IP‑Rating: IP65 / IP66 (IP67 optional)
• Bildschirmgröße: 18,5" (409,8 × 230,4 mm aktiv)
• Native Auflösung: 1366 × 768 (unterstützt bis 1920 × 1080)
• Farben: 16,7M; Helligkeit: 250 cd/m²; Kontrastverhältnis: 1000:1
• Backlight: LED, 50.000 h
• Touch‑Optionen: Resistiv, PCAP, Infrarot
• CPU‑Optionen: ARM RK3288; Intel Celeron J1900/J4125/J6412; Intel Core i3/i5/i7 (4.–12. Gen.)
• Speicher: ARM standard 2GB (4/8GB optional); Intel‑Plattformen unterstützen DDR3/DDR4 SODIMM
• Speicher: ARM standard 16GB (max 128GB); Intel standard 64GB SSD (mSATA/SATA/M.2)
• Videoausgang: HDMI (ARM); VGA + HDMI (Intel)
• USB: von 2× bis 6× je nach Plattform; USB OTG optional
• COM‑Ports: bis zu 6 (plattformabhängig)
• LAN: 1×RJ45 (Dual‑LAN optional)
• Audio: Line‑out / Mic‑in (Realtek auf Intel)
• Optionale Module: PoE, Wi‑Fi, 4G/5G, GPS, Bluetooth, GPIO
• Betriebstemperatur: -10 ~ 60°C (Option -20 ~ 70°C)
• Feuchtigkeit: 10–90% RH
• Stromversorgung: DC 12V; Verbrauch: 28W–48W
• Montage: VESA 75/100 mm
