Hochpräzisionsmessinstrument QY-MT

Übersicht
QY-MT ist ein zerstörungsfreies, KI-gestütztes Unterwasser-Messsystem von QYSEA, entwickelt für ROV-gestützte Inspektionen. Es bietet AR-Messung in Echtzeit, multidimensionale Datenvisualisierung und automatisierte Berichtserstellung für Inspektionen von Unterwasserstrukturen wie Rümpfen, Brücken und Rohrleitungen.

Hauptfunktionen

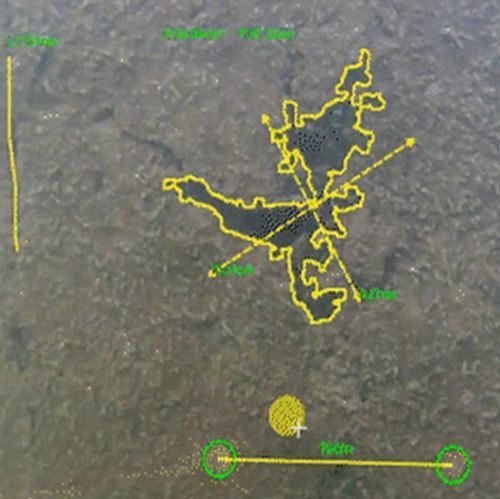

• KI-adaptive Messung: nutzt 4K+-Aufnahmen und KI für Zielerkennung und Nachverarbeitung zur Erkennung von Hohlräumen, Ablösungen und Korrosion.
• AR-Lineal: virtuelles Echtzeit-Lineal mit Zentimeter-Präzision und umschaltbaren Einheiten (cm/ft).
• AI Vision Lock: stabilisiert und hält die Zielverriegelung bei Strömungen zur Verbesserung der Messwiederholbarkeit.
• Lineare & Winkelmessung: sofortige Längen-, Höhen- und Winkelwerte mit Einheitenumschaltung.
• Kurven- & Bogenmessung: intelligentes Zeichnen und Messen gekrümmter Formen in einer Ebene.
• Flächen- & Umfangsmessung: unterstützt rechteckige, polygonale und adaptive Formberechnungen.
• Automatisierte Messberichte: schnelle Exportfunktion für missionsbasierte Messberichte zur Entscheidungsunterstützung.
• Zerstörungsfreier Workflow geeignet für Einsatz- und Feldbedingungen.

Messfähigkeiten und Beispiele

• Ziel-Messbereich: ca. 5 cm bis 120 cm.
• Operativer Entfernungsbereich: typischerweise 30 cm bis 200 cm.
• Laborbeispiel: Länge 14.20 cm, Höhe 3.74 cm, Umfang 32.38 cm, Fläche 40.26 cm².
• Beispiele in kontrollierter Umgebung: tatsächliche Entfernung 15 cm gemessen 15.04 cm (Fehler 0.3%); tatsächliche Entfernung 46 cm gemessen 46.18 cm (Fehler 0.4%).
• Labor-Genauigkeit: bis zu 99.7% in kontrollierten Tests; Praxisbetrieb (30–200 cm) mit maximalem Fehler < 2%; Beispiel bei 62 cm ±0.3%.

Anwendungsszenarien

• Inspektionen in beengten Räumen
• Inspektion von Wassertanks und Ballast
• Rohrleitungsinspektionen
• Rumpf- und marine Anlageninspektionen

Kompatibilität & Systemunterstützung

• Unterstützte ROV-Modelle: FIFISH W6, E-GO (mit Laser-Lineal), E-Master, V6 Plus und weitere FIFISH-Modelle.
• Kompatible Werkzeuge und Module: U-INS (Unterwasser-Positionierung), 2D-Imaging-Sonar, Q-DVL Sonarmodul, Kompass-Lineal und verwandte Messzubehörteile.
• Plattformunterstützung: PC (Windows 10+, 64-Bit). Offline-Messmodus für Einsätze ohne Internet verfügbar.

Weitere funktionale Highlights

• Multidimensionale Datenvisualisierung und Ein-Klick-Berechnungen für Missionsdaten.
• Automatisierte Berichtserstellung zur Straffung der Nachanalyse.
• Unterstützung für lineare, winkelige, Kurven/Bogen-, rechteckige, polygonale und adaptive Formmessungen.

Technische Spezifikationen

• Produktname: QY-MT
• Hersteller / Marke: QYSEA
• Produkttyp: KI-unterstützte Unterwasser-Messsoftware (zerstörungsfrei)
• Messziel-Größenbereich: ~5 cm bis 120 cm
• Operative Messdistanz: ~30 cm bis 200 cm
• Genauigkeit: Labortest bei 62 cm zeigt ±0.3% Fehler; praktische Anwendungen innerhalb 30–200 cm zeigen maximalen Fehler < 2%
• Im Labor berichtete Genauigkeit: bis zu 99.7% unter kontrollierten Bedingungen
• Unterstützte Einheiten: Zentimeter und Fuß (umschaltbar)
• Unterstützte Plattformen: PC (Windows 10+, 64-Bit)
• Unterstützte ROVs: FIFISH W6, E-GO (mit Laser-Lineal), E-Master, V6 Plus und andere
• Kompatible Module/Werkzeuge: U-INS, 2D-Imaging-Sonar, Q-DVL-Modul, Kompass-Lineal, AR-Lineal und Zubehör
• Output: automatisierte Messberichte (Schnell-Export basierend auf Missionsdaten)
