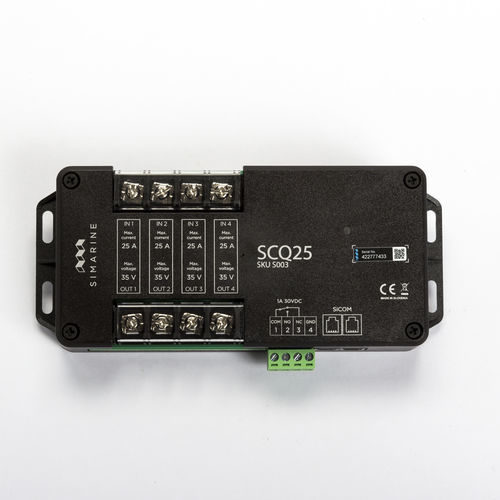

Relaissteuermodul für Schiffe SCQ series

Eine echte Innovation auf dem Markt! Das Nebenwiderstandsmodul Quadro ist für die Geräteüberwachung zuständig. Damit können Sie den Stromfluss von 4 einzelnen Geräten überwachen. SCQ25 erlaubt einen maximalen Dauerstrom von 25 Ampere pro Kanal und SCQ50 erlaubt einen maximalen Dauerstrom von 50 Ampere pro Kanal. Wenn Sie mehr als 25 Ampere pro Kanal benötigen, können Sie das Gerät parallel über zwei Kanäle verkabeln und die Einstellung in PICO so konfigurieren, dass diese beiden Kanäle als ein einziges Gerät überwacht werden, wodurch sich die Grenzwerte für den Dauerstrom verdoppeln (2×25 = 50A). Was ist mit dem SCQ25T Modul? Hierbei handelt es sich um eine innovative Kombination aus SCQ25 und ST107 Tankfüllstands- und Spannungsmodul. Es kombiniert die Funktionalitäten beider Module. Anschlussmöglichkeiten: – 4 Geräte (Verbraucher und/oder Generatoren) – 1 Alarmsignalrelais Die Spannungsgrenze des Alarmsignalrelais liegt bei 60V und die Stromgrenze bei 1A. Sie können die Shunts entweder an (-) oder (+) anschließen, es sei denn, die Spannung des Systems übersteigt 35 V. In diesem Fall muss der Shunt mit (-) verdrahtet werden. Sie können die Shunts auch gemischt verkabeln, indem Sie einige an die positive und einige an die negative Seite anschließen. Praktisch für die Verkabelung bei der Nachrüstung von vorhandenen Booten und Wohnmobilen. Mehrere Shunts können in Reihe geschaltet oder mit unseren anderen Erweiterungsmodulen verbunden werden.
