Temperatursensor 38/200 Combi C

Akustikfür Bootfür Tiefenmesser

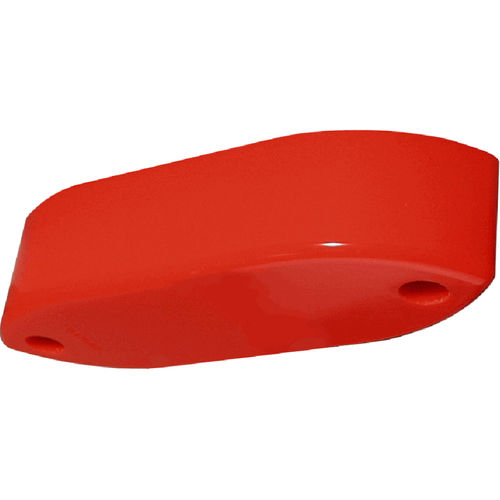

Der Simrad 38/200 Combi C ist ein 38- und 200-kHz-Doppelfrequenz-Einstrahlschwinger, der hauptsächlich für Fischortungsanwendungen entwickelt wurde. Der 38/200 Combi C kombiniert zwei Schwinger und einen Temperatursensor in einem einzigen Gehäuse. Der Schwinger ist stromlinienförmig und für die Montage unter dem Rumpf konzipiert. Eine bündige Montage wird nicht empfohlen. Zwischen der Oberseite des Schwingergehäuses und dem Rumpf muss eine Verkleidung angebracht werden. Die Verkleidung muss den erforderlichen Neigungswinkel aufweisen und Platz für die Kabelschleife bieten. Die Verkleidung muss die gesamte obere Fläche des Schwingergehäuses abdecken. Wird der Schwinger nur an beiden Enden abgestützt, kann er bei einem Aufprall beschädigt werden. Das Schallwandlergehäuse ist mit zwei Löchern für Befestigungsschrauben versehen. Diese müssen den Schwinger durchdringen und ihn an der Verkleidung befestigen. Das Wandlerkabel wird mit Hilfe eines Stopfrohrs und einer Kabelverschraubung in den Rumpf eingeführt. WICHTIGSTE SPEZIFIKATIONEN Frequenz: 38 und 200 kHz Kreisförmige Abstrahlbreite: 13 Grad (38 kHz) und 7 Grad (200 kHz) Kabellänge: 10 Meter Gewicht (in Luft, mit Kabel): 6,5 kg TECHNISCHE DATEN Siehe das Datenblatt. ENDBENUTZERDOKUMENTATION UND INSTALLATIONSZEICHNUNGEN Seite öffnen BESTELLINFORMATIONEN Teil Nummer: KSV-202192
