Akustischer Schwinger / für Fishfinder ES18
für Tiefenmesserfür Boot

Akustischer Schwinger / für Fishfinder
Akustischer Schwinger / für Fishfinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Fishfinder, für Tiefenmesser
Auftrabebereich
für Boot

Beschreibung

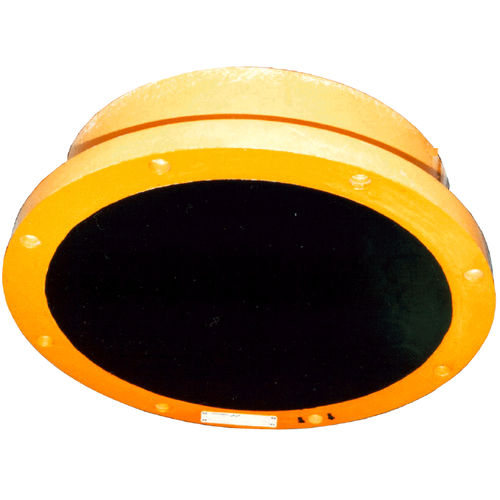

Der Simrad ES18 ist ein Split-Beam-Schwinger, der für Fischortungs- und Unterwasserforschungsanwendungen entwickelt wurde. Die Strahlbreite des ES18 beträgt 11 Grad bei einer Nennbetriebsfrequenz von 18 kHz. Der Schwinger verwendet 44 "Tonpilz"-Elemente, die in vier separaten Sektoren organisiert sind. Aufgrund seiner niedrigen Frequenz ist der Simrad ES18 ideal für den Einsatz bei Tiefwassermessungen. Die maximale Reichweite beträgt etwa 7000 Meter. Der Schwinger wird normalerweise bündig mit der Rumpfbeplankung oder dem Boden einer Blase montiert. Der eingebaute Klemmring wird zur Befestigung des Schwingergehäuses an einem Montagering verwendet. Der Montagering wird in die Rumpfbeplattung eingeschweißt. Der Schwinger kann auf die gleiche Weise auch bündig an der Unterseite eines Blisters oder eines Tiefkiels montiert werden. Das Geberkabel wird mit einer Kabeldurchführung durch den Rumpf geführt. Diese Kabeldurchführung besteht aus einer Buchse, Unterlegscheiben, einer Gummidichtung und einem Dichtungsnippel. WICHTIGE SPEZIFIKATIONEN Frequenz: 18 kHz Kreisförmige Abstrahlbreite: 11 ±2 Grad Kabellänge: 20 Meter Gewicht (in Luft, mit Kabel): 85 kg TECHNISCHE DATEN Siehe das Datenblatt. ENDBENUTZERDOKUMENTATION UND INSTALLATIONSZEICHNUNGEN Seite öffnen BESTELLINFORMATIONEN Artikelnummer: KSV-088694 Befestigungsring (optional): 499-088814 Stahltank (optional): 599-110090 Arktis-Behälter (optional): 499-109506

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Simrad anzeigen
