Fishfinder für Berufs-Angelboote MS70

für FischereischiffeFarbfür Trawler Fischer

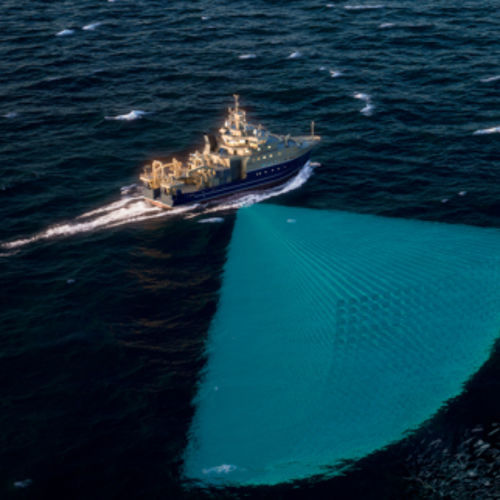

Das MS70 bietet quantitative Daten in wissenschaftlicher Qualität und eine hohe operative Flexibilität. Es ist für Anwendungen in der Fischereiforschung konzipiert. Das MS70 liefert eine akustische Matrix aus stabilisierten und kalibrierten Strahlen für die Schätzung der Biomasse, die Charakterisierung von Fischschwärmen und Verhaltensstudien. Der Schwinger wird normalerweise auf einem Fallkiel montiert, so dass er horizontal ausgerichtet werden kann. Das MS70 bietet eine akustische Matrix von 500 Strahlen (25 horizontale und 20 vertikale). Dadurch kann das MS70 sofortige 3D-Volumendaten liefern. Wo andere Systeme mehrere Pings benötigen, um 3D-Volumendaten zu liefern, kann das MS70 einen einzigen Ping verwenden. Dadurch kann das MS70 genauere Daten liefern. Ein Fischschwarm zum Beispiel kann seine Struktur mehrmals ändern, während andere Systeme den Schwarm erfassen müssen. Niedrige Nebenkeulenpegel und Übersprechen des Strahls Geringe Nebenkeulen sind der Schlüssel zur Gewährleistung der höchsten Datenqualität in der Wassersäule. Sie ermöglichen Messungen über den minimalen Neigungsbereich hinaus, wo die Daten sonst durch das Bodenecho in den Nebenkeulen beeinträchtigt würden. Sie verhindern auch, dass starke Ziele in Nebenkeulen mit schwachen Zielen in der Hauptkeule verwechselt werden. Kalibrierung Das MS70 System verfügt über ein Kalibrierungsprogramm als integrierte Sonderfunktion. Jede gewünschte Strahlkonfiguration kann mit Hilfe eines unter dem Schiff angebrachten Referenzziels (Kugel) kalibriert werden. Die einzelnen Strahlparameter werden für die kalibrierte Zielstärke und die Schnittstelle zur Messung der Volumenrückstreuung angepasst. Wichtigste Merkmale sofortige quantitative 3D-Messungen 500 Strahlen in einer 20 x 25 Matrixkonfiguration Betriebsfrequenzen 75-112 kHz
