Sonar für Boot SD9500

für Schiffefür AUVfür Hafen

Produktübersicht

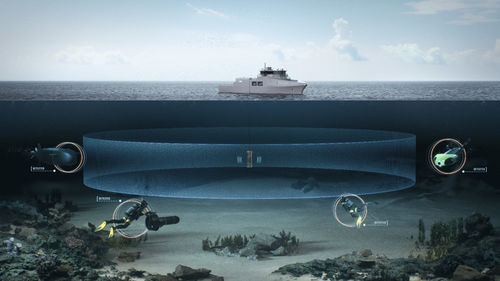

Der SD9500 ist ein Mehrzweck-Eintauchsonar, entwickelt zur Erkennung kleiner und schwachsignierter Unterwasserziele wie Taucher, Tauchertransportsysteme, AUVs und Kleinsubmarinen. Typische Einsatzzwecke sind Hafen- und Plattform-/Schiffsüberwachung im Stillstand. Der Unterwasserkopf wird mittels elektrischem Winde über die Reling abgesenkt und über ein Hybridkabel mit der topside Sonar Processing Unit (SPU) verbunden; die Eintauchtiefe beträgt mindestens 150 m.

Highlights

• Ausgelegt für Überwachung in seichten und engen Gewässern mit 360° Horizontalabdeckung; kompakte Bauweise ermöglicht Einsatz von Schiffen, schwimmenden Basen oder festen Strukturen.
• Anpassbares Launch-&-Recovery-System (LARS): von einfacher manueller Auslegerlösung bis zu automatisierten LARS gemäß Plattformanforderung.
• Erkennung schwacher Ziele durch breite Bandbreite, hohe Auflösung und hohe Empfangsempfindlichkeit.
• Unterstützt Fernbedienung und Fernsteuerung des LARS von einer Mutterplattform oder Landstation; geeignet für unbemannte Plattformen.

Hauptmerkmale

• Eintauchtiefe ≥ 150 m
• Schnelle Start- und Rückholsequenzen
• Frequenzbereich: 65 kHz bis 105 kHz
• Horizontale Abdeckung: 360° oder wählbarer Sektor
• Vertikale Abdeckung: ±75°
• Elektronische Strahlstabilisierung und Steuerung
• Automatische und manuelle Zielverfolgung
• Akustische und optische Alarme
• Aufzeichnung und Wiedergabe mit Überlagerung von Sonarechos auf elektronischen Karten
• Integriertes Schallausbreitungsmodell und Bedienersimulator
• Mehrere Übertragungs- und Pulsmode
• Bedienersteuerung aller Sonarparameter
• Bereit zur Integration in PCC oder CMS

Technische Daten

• Modell: SD9500
• Eintauchtiefe: mindestens 150 m
• Frequenzbereich: 65–105 kHz
• Horizontale Abdeckung: 360° oder wählbarer Sektor
• Vertikale Abdeckung: ±75°
• Bandbreite: breit für hohe Auflösung
• Empfindlichkeit: optimiert für schwache/kleine Ziele
• Strahlsteuerung: elektronische Stabilisierung und Steuerung
• Übertragungsmodi: horizontaler Sektor, vertikaler Sektor, Inspektionsstrahl
• Pulsmode: Impulszug und Einzelimpuls
• Zielverfolgung: automatische und manuelle Initiierung
• Alarme: akustische und optische Warnung
• Datenverarbeitung: Aufzeichnung, Wiedergabe, elektronische Karten mit Sonaroverlay
• Werkzeuge: integriertes Schallausbreitungsmodell; Simulator für Ausbildung
• Integration: PCC oder CMS ready
• Diagnostik: integriertes Testsystem
• Umgebung: geeignet für küstennahe/seichte und enge Gewässer
• Start & Bergung: anpassbares LARS (manueller Ausleger oder automatisches LARS)
• Fernsteuerung: unterstützt vollständige Fernbedienung einschließlich LARS-Steuerung
