Navigationssimulator GM Trainer

ARPA-RadarVHFAntrieb

Zweck: Der GMDSS-Simulator bildet eine realistische Bord‑ und Landumgebung für die Ausbildung von GMDSS‑Operatoren und Funkfachkräften ab. Entwickelt für simulatorgestütztes Training, Kompetenzbewertungen und den Nachweis beruflicher Fertigkeiten gemäß STCW‑Code Abschnitt A‑IV/2 sowie einschlägigen ITU/IMO‑Vorgaben.

Simulatorpaket umfasst:

• 1 Ausbilder‑Arbeitsplatz (IWP)
• Von 1 bis 32 Teilnehmer‑Arbeitsplätze (SWP), konfigurierbar
• Software mit Trainingsübungen sowie Monitoring und Aufzeichnung der Bedieneraktionen
• Controller, elektronische Module und Netzwerkausrüstung für den Simulatorbetrieb
• Betriebsdokumentation

Die Software simuliert das Verhalten folgender Geräte:

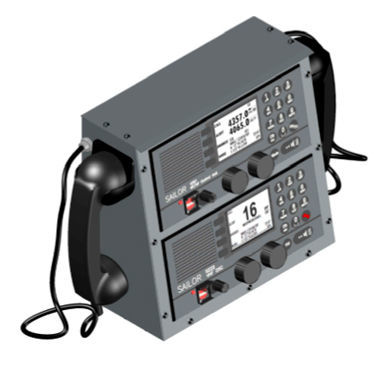

• VHF‑Funkstation mit DSC VHF, SAILOR 6222
• MF/HF‑Funkstation mit DSC MF/HF, SAILOR 6301
• MF/HF SAILOR 6300 MF/HF Radiotelex
• INMARSAT‑C SES, EGC RX mit LRIT und SSAS, SAILOR 6110
• INMARSAT FleetBroadband Sailor 250
• IRIDIUM SES LT-3100S GMDSS Satellitenkommunikationssystem
• INMARSAT‑B Schiffs‑Erdstation NERA SATURN-B (optional)
• INMARSAT‑FLEET 77 Schiffs‑Erdstation NERA – F77 (optional)
• Zweiband‑Empfänger NAVTEX NX-700A/B, FURUNO
• Sailor TR733 2182 kHz Wachempfänger
• COSPAS‑SARSAT EPIRB Tron 60GPS, Jotron
• SART Tron SART 20, Jotron
• AIS SART TRON AIS SART
• AIS‑Transponder SI-70A
• Zweiweg‑VHF Funkstation Tron TR 30 GMDSS und maritime VHF Funkstation
• VHF für Zweiwege‑Kommunikation Schiff‑Flugzeug Tron TR 30 AIR, Jotron
• McMurdo Fast Find 220 PLB
• PLB AIS McMurdo S20
• GMDSS Alarmpanel Sailor AP 6103
• Peilgerät RT-500-M (Marine)
• Schaltanlage Sailor BP4680
• Batterieladegerät
• Virtueller Drucker
• PPI des Radar/ARPA‑Moduls JMA 5300
• GPS (GLONASS) Empfänger GP-170

Ausbilder‑Arbeitsplatz (IWP): Die IWP‑Software erlaubt Ausbildern, praktische GMDSS‑Schulungen durchzuführen, die Ausstattung der Teilnehmerarbeitsplätze zu ändern, Funkbedingungen zu variieren, Störungen einzuführen sowie Kommunikations‑ und Bedienaktionen der Teilnehmer zu überwachen und aufzuzeichnen.
Enthält:

• Ausbilderanzeige
• Radiotelefon‑Handapparat mit PTT
• Softwarebasierter Küstenstationssimulator
• Drucker

Teilnehmer‑Arbeitsplatz (SWP): Der SWP ist als Software‑Shell realisiert, die GMDSS‑Funkgeräte emuliert. Gesendete und empfangene Verbindungen sowie Servicemeldungen werden an einen virtuellen Drucker ausgegeben. SWP bietet realistische Bedienfelder und ist als Standardkonfiguration (Hardwarekonsole) oder als kompakte PC‑Variante verfügbar.

Vorschriften:

• STCW‑Konvention: Kapitel IV
• STCW‑Code: Abschnitt A‑I/12; Abschnitt B‑I/12; Abschnitt A‑IV/2
• IMO Model Course 1.25 "GMDSS General Operator's Certificate"

Technische Spezifikationen:

• Produktname: GMDSS Simulator GM Trainer
• Hersteller / Marke: STORM SIM
• Enthält: 1 Ausbilder‑Arbeitsplatz und konfigurierbare 1–32 Teilnehmer‑Arbeitsplätze
• Software: Trainingsübungen, Monitoring und Aufzeichnung der Bedieneraktionen
• Hardware: Controller, elektronische Module, Netzwerkausrüstung nach Bedarf
• Simulation: umfassende Palette an bordeigenen und satellitengestützten GMDSS‑Geräten (siehe Geräteliste)
• Ausbilder‑Werkzeuge: Umkonfiguration von Geräten, Störungssimulation, Kommunikationsüberwachung
• Teilnehmer‑Schnittstellen: virtueller Drucker und realistische Bedienfelder; als Hardware‑Konsole oder PC‑Variante verfügbar
• Konformität: STCW‑Code Abschnitt A‑IV/2 und relevante ITU/IMO‑Anforderungen
