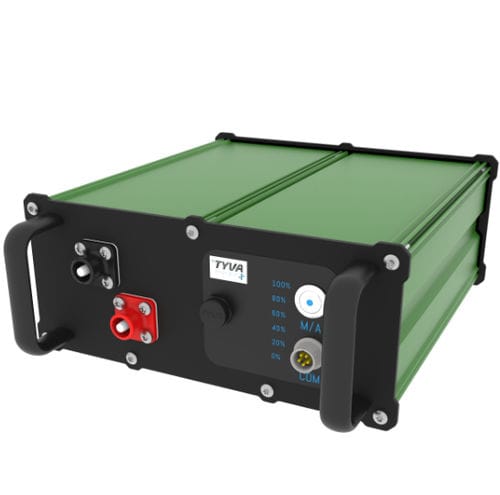

Batterie für Boot Moduloo Ax & Bx

für AUVfür ROVfür Elektromotor

Übersicht
Die Moduloo Ax & Bx Lithium-Batteriebaureihe ist ausgelegt, um hohe Energiedichte in kompakten, leichten Gehäusen bereitzustellen und eignet sich für mobile Robotik, autonome Fahrzeuge und andere mobile Anwendungen. Module sind Plug-and-Play und können einzeln betrieben oder in Serie und parallel verbunden werden, um Spannung und Kapazität an Integrationsanforderungen anzupassen.

Versionen

• Moduloo Ax: ultrakompakte, leichte Module für Gewicht- und Platzbeschränkungen (IP54-Gehäuseoptionen).
• Moduloo Bx: kapazitätsstärkere, rackfähige und IP65-geschützte Varianten für anspruchsvolle Umgebungen (bis ~2 kWh pro Modul).

Hauptmerkmale

• Entwurf und Fertigung in Frankreich.
• Zertifizierungen: RoHS, CE, UN 38.3 (transportkonform).
• Modulare Architektur für Serie-/Parallel-Verkettung und mehrere Frontplattenoptionen (A–D nicht-rack; E–H rack/blind-mate).
• Kommunikation: CAN 2.0, SMBUS & I2C (modellabhängig).
• Nachhaltigkeit: kompatibel mit TYVA Refill für austauschbare Zellen zur Wartung und Wiederaufbereitung.
• Optionen: integrierte Thermomanagement-Lösungen, Heizungen, verbesserte Dichtheit und kundenspezifische Gehäuse/Frontplatten.

Integration & Bauformen
Plug-and-Play-Module in standardisierten Bauformen zur einfachen Integration: Ax: A5, A5+, A4+; Bx: Bx1, Bx2 sowie Rack/Blind-Mate-Varianten BxR1, BxR2. Front-Panel-Optionen: LCD, Bargraph, Griff, Ein-/Aus-Schalter und Kombinationen.

Standard Moduloo Ax — Produktlinien (Tabelle)
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Data | Format | Dimensions (mm) | Weight
TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A5+ | 208 x 220 x 77 | 4.8 kg
TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33.5 Ah | 29.4 V | 17 A / 80 A | 25.55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29.4 V | 34 A / 90 A | 25.55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16.75 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33.5 Ah | 58.8 V | 17 A / 80 A | 51.1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg

Standard Moduloo Bx — Produktlinien (Tabelle)
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Rackmount version | Dimensions (mm) | Weight
TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | Yes | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BX2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | Yes | 396 x 239 x 103 | 12.7 kg

Derivate & kundenspezifische Entwicklungen
Derivate und kundenspezifische Lösungen: angepasste Spannungen, Kapazitäten, Entladeströme, HMI, DC/DC-Wandler, spezielle Steckverbinder, Baugruppen, integrierte Thermomanagement-Lösungen, verbesserte Dichtung und maßgeschneiderte Gehäuse/Frontplatten. Ingenieurunterstützung für Zertifizierung und Logistik verfügbar.

Zertifizierungen & Konformität
RoHS zertifiziert
CE zertifiziert
UN 38.3 zertifiziert für sicheren Transport

Kommunikation & Kompatibilität
Unterstützte Protokolle (modellabhängig): CAN 2.0, SMBUS und I2C. Voll kompatibel mit TYVA Refill für austauschbare Zellen.

Technische Spezifikationen

• Nennspannungen: Ax in 14 V, 25 V und 51 V; Bx in 25 V und 51 V.
• Bauformen: Ax A5, A5+, A4+; Bx Bx1, Bx2, BxR1, BxR2.
• Typische Nennenergie pro Modul: ~860 Wh bis ~2.044 Wh je nach Konfiguration.
• Typische Kapazitäten: ~16,75 Ah bis 117 Ah je nach Zellkonfiguration.
• Maximale Ströme: Beispiele von 8,5 A bis 90 A je nach Modell.
• Maße & Gewicht: A5 ~188 x 220 x 77 mm, 4,2–4,8 kg; A4+ ~323 x 220 x 77 mm, ~8,5 kg; Bx bis 396 x 239 x 103 mm, ~12,7 kg.
• Lebensdauer: 700–5.000 Zyklen abhängig von Temperatur, Entladungstiefe und Leistungsnutzung.
• Schutzart: Ax Beispiele IP54; Bx Beispiele IP65.
• Zertifizierungen: RoHS, CE, UN 38.3.
