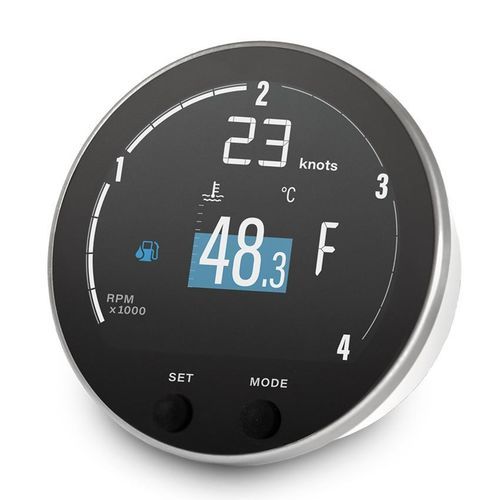

Satelliten-Multifunktionsgerät VMH 35-D

GPSLogfür Boot

Übersicht
Das VMH 35-D GPS ist ein kompakter Multifunktionsanzeiger, entwickelt als eigenständiges Instrument zur Überwachung von Dieselmotoren und Schiffsparametern. Es verfügt über einen leistungsfähigen integrierten GPS-Empfänger für Geschwindigkeit, Position und Kurs und unterstützt 12V- und 24V-Systeme. Die EasyLink-Ausgangsschnittstelle ermöglicht die Erweiterung des Steuerstands mit zusätzlichen VMH-Satellitenanzeigen.

Produktdetails

• Serie: VMH
• Funktion: Multifunktionsanzeige
• Nennspannung: 12V, 24V
• Blendenfarbe: Gebürsteter Edelstahl
• Bildschirmgröße: 83 mm
• Konnektivität: NMEA 2000, EasyLink, SAE J1939

Highlights

• Betrieb mit 12 / 24 V
• SAE J1939 CAN-Anschluss für Motordaten
• Integriertes Hochleistungs-GPS
• Zeigt mehr als 30 Parameter an
• 4 analoge Eingänge für externe Sensoren
• EasyLink-Ausgang für bis zu 16 VMH 14 Satellitenanzeigen
• Analog-/CAN-zu-NMEA 2000 Gateway

Alle Merkmale

• Analoge Eingänge: 2x resistiv / 2x Frequenz
• Digitale Eingänge: 1x SAE J1939 / 1x NMEA 2000
• Nennspannung: 12V / 24V
• Betriebsspannung: 9 - 32 V
• Stromaufnahme: ≤ 150 mA (Normalbetrieb)
• Schutzart: IP X7
• Abmessungen: 100 mm (Außenseite) / 85 mm (Einbauloch)
• Frontring: Gebürsteter Edelstahl
• Frontlinse: Mineralglas
• Display: Color IBN + 1.44" TFT optisch verklebt
• Steckverbinder: Molex MX-150 12 Pins / DeviceNet M12 5 Pins
• NMEA 2000 zertifiziert mit eingebauter analoger Gateway-Funktion

Produktbeschreibung (detailliert)
Das VMH 35-D ist eine eigenständige Lösung zur Überwachung von Dieselmotoren an Bord. Mit einer konfigurierbaren Drehzahlskala (3000 oder 4000 U/min) zeigt es umfangreiche Daten zu Motor, Batterie, Tank und GPS an. Motorspezifische Alarme werden über den SAE J1939 Bus empfangen oder lokal im Menü gesetzt. Das integrierte NMEA 2000 Gateway verteilt Sensoreingänge (Kraftstoff, Trim, Drehzahlmesser) an andere Geräte und erspart so einen externen Wandler. Ein moderner Mikroprozessor sorgt für schnelle Reaktion und geringen Stromverbrauch selbst bei voller Helligkeit.

Technische Spezifikationen

• Modell / Serie: VMH 35-D
• Betriebsspannung: 9 - 32 V (nominal 12V / 24V)
• Stromaufnahme: ≤ 150 mA (Normalbetrieb); ca. 170 mA bei voller Helligkeit
• Schutzart: IP X7
• Abmessungen: 100 mm Außendurchmesser; 85 mm Einbauloch
• Bildschirmgröße: 83 mm; Display: Color IBN + 1.44" TFT, optisch verklebt, sonnenlesbares Hybriddisplay
• Frontlinse: Mineralglas; Frontblende: Gebürsteter Edelstahl
• Analogeingänge: 2x resistiv, 2x Frequenz (4 analoge Eingänge für externe Sensoren)
• Digitale Eingänge / Anschlüsse: SAE J1939 CAN-Port; NMEA 2000; EasyLink
• Konnektivitätsmerkmale: Integriertes Hochleistungs-GPS; Analog/CAN-zu-NMEA 2000 Gateway; EasyLink-Ausgang für bis zu 16 VMH 14 Satellitenanzeigen
• Daten: Zeigt mehr als 30 Parameter an (Motor, Batterie, Tank, GPS etc.)
• Anschlüsse: Molex MX-150 12 Pins und DeviceNet M12 5 Pins
• Zertifizierungen: NMEA 2000 zertifiziert (eingebautes analoges Gateway)
