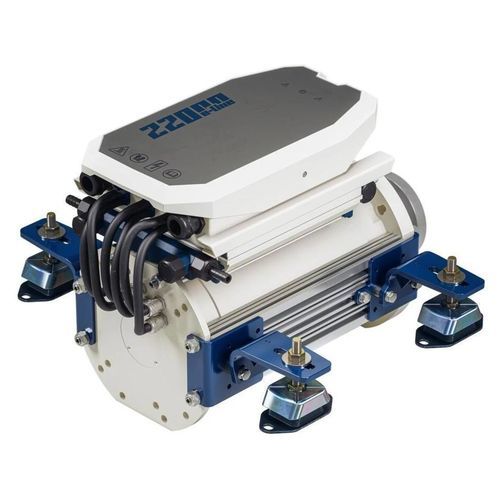

Elektrischer Motor E-LINE

AntriebInnenbordfür Freizeitschifffahrt

Übersicht
Der E-LINE 22 kW Innenborder-Elektromotor ist eine flüssigkeitsgekühlte, wartungsarme Lösung für wellengetriebene Schiffe. Das optimierte Design bietet hohe Effizienz und die höchste Leistung in seiner elektrischen Klasse, erhöht die Reichweite pro Ladung und reduziert den Energieverbrauch. Geeignet für Neubauten und Refits, für Boote bis zu 15 m oder 20 t.

Lieferumfang

• E-LINE 22 kW Motor
• V-CAN Überwachungsgerät
• V-CAN Schlüsselschalter-Panel
• Converter - 48VDC-12VDC, 360W
• V-CAN Kabel 1 m, halogenfrei
• V-CAN-Bus 3-Punkt-Hub
• V-CAN Abschlusswiderstand
• V-CAN Kabel 5 m, halogenfrei

Kühlung wählen
Der E-LINE 22 kW kann mit Frischwasser-Oberflächenkühlung oder über einen Kielkühler betrieben werden. Verwenden Sie Oberflächenkühlung in sauberem Süßwasser; bei Salzwasser oder verschmutztem Wasser werden zwei Kielkühler empfohlen.

• Kielkühlersystem: EDKCSET
• Frischwasserkühlsystem: EDFWSET

Erweiterte Überwachungspakete
Optionale digitale Überwachungssätze und Displays sind verfügbar, um die Systemüberwachung für präzise Manöver und Positionierung zu erweitern.

Technische Daten

• SKU: ELINE220S
• Maximale Ausgangsleistung: 22 kW (ca. 30 PS)
• Motorausgangsleistung: 20 kW (@1500 rpm)
• Max. Drehzahl (RPM): 1600
• Max. Drehmoment (Nm): 130
• Motortyp: Permanentmagnetmotor (PMAC)
• Spannung (V): 48 VDC (40 - 60 VDC)
• Max. Eingangsstrom: 580 A
• Indikativer Energieverbrauch: 4 - 8 kWh @ 6 km/h (3,5 kt)
• Vergleichsmotor (Indikativ, PS): 30
• Empfohlene Bootslänge: Bis zu 15 m (50 Fuß) oder 20 t
• CAN-Bus: V-CAN
• Kühlsysteme: Flüssigkeitsgekühlt
• Anschlüsse Kühlsystem: 12,7 mm (1/2”) (Einlass und Auslass)
• Gewicht: 93 kg
• Länge: 545 mm
• Höhe: 371 mm
• Breite: 540 mm
• Max. Wellen-RPM im ECO-Modus: 1200 rpm
• Max. Wellen-RPM im POWER-Modus: 1600 rpm
• Übersetzungsverhältnis: 1:1 Direktantrieb elektrisch
• Kupplung (optional): Combiflex 1225 / 1230 | Bullflex 0125 / 011
• IP-Schutzart Motor: IP65 mit Gore-Tex-Membran und IPx3-Abdeckung
• Steuerung und Warnungen: Antrieb aktiv, POWER-Modus, Temperatur, Batteriestand, hoher Stromverbrauch, Unterspannung, Begrenzungsalarm
• Elektrischer Schutz: Sicherung 500 Ampere (SLOW BLOW)
• Ausgestattet mit: Aktiver elektronischer Bremse, Batterieschutz und Boosted Charge 24V > 48 VDC 120 A Funktionen
