Kombination -Wechselrichter und Ladegerät / Protokoll Multi HS19

DatenBatterieBluetooth

Kurzbeschreibung
Für 650–1000‑V‑Batteriesysteme konzipiert, vereint der Multi HS19 Solar 15k Wechselrichter/Ladegerät (3‑Phasen) und vier MPPT‑Tracker in einer 19‑Zoll‑Rack‑Einheit. Die Hochvolt‑Architektur reduziert Ströme, Kabelquerschnitte und Verluste und ermöglicht kompakte, effiziente Rack‑Installationen im Victron‑Ökosystem.

Wesentliche Merkmale

• Unterstützung für Hochvolt‑Batteriebänke (650–1000 V).
• Voller 3‑Phasen‑Ausgang im 19‑Zoll‑Rack; Dauerleistung 15 kW.
• Vier unabhängige MPPT‑Tracker, kombinierte PV‑Eingangsleistung bis zu 32 kW; MPPT‑Eingangsspannung bis 600 V.
• Hoher Wechselrichterwirkungsgrad (bis zu 98 %) und MPPT‑Effizienz (~99 %).
• Leichtes Rack‑Design (26,5 kg) für vereinfachte Handhabung und Ein-Personen‑Installation.
• PowerControl und PowerAssist zur Begrenzung der Netzbelastung und zur Unterstützung durch Batterieenergie.

Anwendungsbereiche

• Netzgekoppelte und kommerzielle/privathaushaltsnahe ESS sowie Peak‑Shaving.
• Rack‑Installationen, die kompakte 3‑Phasen‑Leistung benötigen.
• Off‑Grid, Backup und kritische Lasten mit Hochvolt‑Batterien.
• PV‑Anlagen mit Verschattung oder gemischten Ausrichtungen, bei denen mehrere MPPTs die Erträge verbessern.

Software & Überwachung

• Lokale Konfiguration via Bluetooth und VictronConnect.
• Anbindung an GX‑Kommunikationszentren (VenusOS) für Fernüberwachung über VRM und Systemintegration.
• VE.Can / Battery CAN‑Bus‑Support für Batteriekommunikation und Systemsteuerung.
• Node‑RED‑Support (VenusOS) und Drittanbieter‑Integrationen für erweiterte Automatisierung.

Installation & Anschlüsse

• Rack‑ready 19‑Zoll‑Format für geordnete, kompakte Installationen.
• Berührungssichere Surlok‑DC‑Steckverbinder (IP2X) für Batterieverbindungen.
• MC4‑Solarkonnektoren und Push‑In‑Stecker für AC zur Vereinfachung der Verkabelung und Reduzierung des Montageaufwands.
• Hochvolt‑Konzept reduziert Kabelquerschnitte und Installationskosten bei langen Leitungswegen.

Technische Daten

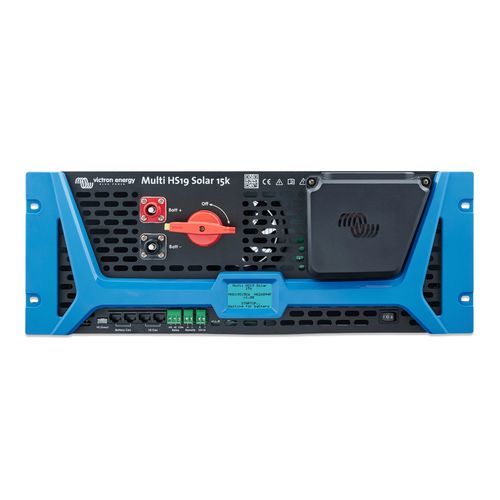

• Modell: Multi HS19 Solar 15k
• Dauerleistung (Wechselrichter/Ladegerät): 15.000 VA (15 kW)
• Max. Solar‑Eingangsleistung: bis zu 32 kW (gesamt)
• MPPTs: 4 unabhängige Tracker; MPPT‑Max‑Eingangsspannung: 600 V
• MPPT‑Wirkungsgrad: ~99 %
• Wechselrichter‑Wirkungsgrad (max): bis zu 98 %
• Unterstützte Batteriespannung: 650–1000 V (Battery CAN‑Bus)
• Max. Batterieladeleistung: bis zu 33 kW bei 800 V (gesteuerte Ladung)
• Max. Batterieladestrom: 41 A
• Transfer‑Switch (AC): 32 A
• Gehäuse/Format: 19‑Zoll‑Rack‑Einheit
• Abmessungen (HxBxT): 177.8 x 482.6 x 700 mm
• Gewicht: 26.5 kg
• Anschlüsse: Surlok DC (IP2X), MC4 (Solar), Push‑In (AC)
• Artikelnummer: PMR803150300
• Kommunikation: Bluetooth (VictronConnect), GX/VenusOS‑Kompatibilität, VE.Can / Battery CAN‑Bus, VRM‑Fernüberwachung
