Magnetisch-induktive Bremse ROBA-stop M®

Produktübersicht

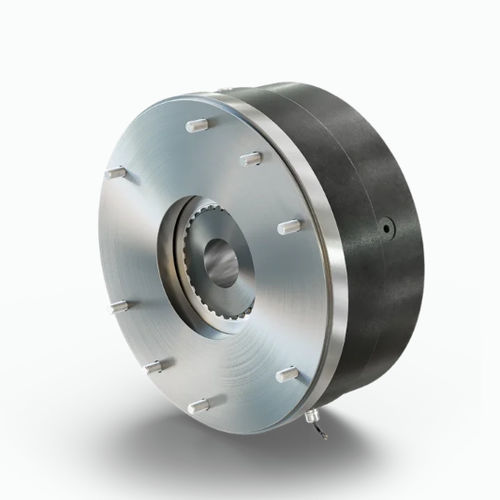

Der ROBA-stop M® ist eine auf der Wellenabtriebsseite montierte elektromagnetische Sicherheitsbremse, ausgelegt für Standard-Elektromotoren. Umfangreiche Baugrößen, Rotorausführungen und Optionen erlauben die Konfiguration für Halte- oder dynamische Bremsaufgaben. Eine dichte Gehäuseausführung ist bis IP66 verfügbar, die Cold Climate Version (CCV) ermöglicht Einsatz bis −40 °C.

Wesentliche Merkmale

• Wellenendmontierte Sicherheitsbremse
• Vielfältige Rotorvarianten und breite Baugrößen
• Gehäuseausführung bis IP66 optional

Produkteigenschaften

• Montageposition
  • Montage am freien Wellenende
• Anwendung
  • Wellenendmontierte Motorbremse für Halte- und Notbremsfunktionen
• Betriebszyklus
  • Für ED 100 % einsetzbar (je nach Ausführung)
• Sicherheit
  • Fail-safe-Prinzip
  • Geeignet für Notstopp-Bremsungen
  • Schaltzustandsüberwachung (optional)
• Konstruktion
  • Elektromagnetisch, verschiedene Rotorwerkstoffe (Belagrotor, Metallrotor, Faserverbundrotor)
• Weitere Optionen
  • Cold Climate Version (CCV) bis −40 °C
  • Verschleißüberwachung
  • Kundenspezifische Flanschplatte
  • Anti-Kondensationsheizung
  • Doppelrotor-Ausführung
  • Spezial-Reibmaterial
  • Spaltfreie Ausführung optional
  • Spezielle Spulenspannungen
  • Verriegelbare Handentriegelung
• Montage & Wartung
  • Einfache Montage
  • Wartungsarm

Varianten und Anwendungsbeispiele

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (Pitch-Antriebe für Windenergie)
• ROBA-stop M® CCV (Cold Climate Version)
• Dynamic brake (regelmäßige dynamische Bremsung)
• Holding brake (hohes Haltemoment für Notstopps)

Konfigurator — Schlüsseltabellen (Auszug)
Tabelle: Größen 2 / 4 / 8 / 16 / 32
Size; 2; 4; 8; 16; 32
Braking torque M_N [Nm]; 2; 4; 8; 16; 32
max. speed n_max [min^-1]; 6.000; 5.000; 4.000; 3.500; 3.000
min. hub bore d_min [mm]; 8; 10; 11; 14; 19
max. hub bore d_max [mm]; 15; 15; 20; 25; 30
Outer diameter D [mm]; 81; 92; 108; 134; 154

Tabelle: Größen 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (Beispiel)
Size; 60; 100; 150; 250; 500; 1000; 2000
Braking torque M_N [Nm]; 60; 100; 150; 250; 500; 1.000; 2.000
max. speed n_max [min^-1]; 3.000; 3.000; 4.200; 3.600; 3.000; 2.500; 2.500
min. hub bore d_min [mm]; 22; 24; 30; 40; 50; 75; 80
max. hub bore d_max [mm]; 35; 45; 50; 60; 80; 90; 110
Outer diameter D [mm]; 174; 206; 227; 266; 318; 392; 460

Rotor / Drehmoment-Optionen

• Dynamic brake: geeignet für regelmäßige dynamische Bremsungen — Drehmoment ca. 0,7–1.400 Nm; Max-Drehzahlen je nach Größe
• Holding brake: geeignet für gelegentliche dynamische Bremsungen / Notstopps — Drehmoment ca. 4–1.800+ Nm
• Belagrotor und Faserverbundrotor für geringe Drehmomente; Metallrotor für höhere Drehmomente

Zertifizierungen

• ATEX
• CSA
• UL

Technische Daten (Auszug)

• Brand: mayr®
• Handelsname / Modell: ROBA-stop M®
• Typ: Elektromagnetische, federbetätigte, wellenendmontierte Sicherheitsbremse
• Montage: Am freien Wellenende
• Schutzart: Dichtes Gehäuse bis IP66 (optional)
• Betriebszyklus: Konfigurationen für ED 100 % möglich
• Sicherheitsprinzip: Fail-safe
• Sonderausstattungen: Verschleißüberwachung, Anti-Kondensations-Heizung, Doppelrotor, kundenspezifische Flanschplatte, verriegelbare Handentriegelung, CCV bis −40 °C

Downloads
Produktdatenblätter, Kataloge, Montage- und Betriebsanleitungen sowie CAD-Daten sind mehrsprachig in der Download-Sektion verfügbar.
