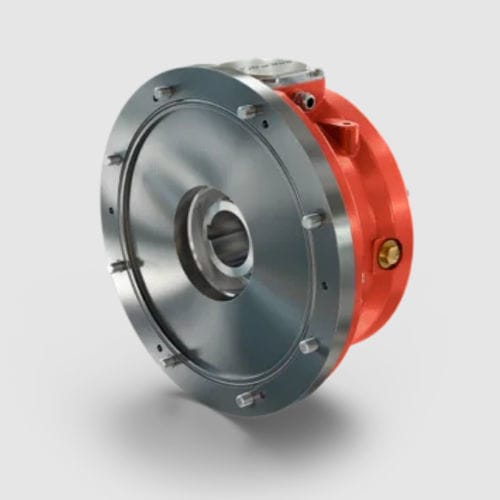

Magnetisch-induktive Bremse ROBA-stop® S

Produktbeschreibung
Die ROBA-stop® S ist eine monoblockartige Sicherheitsbremse mit elektromagnetischer Betätigung und dichtem Gehäuse, konzipiert zum Schutz gegen mechanische und klimatische Einflüsse. Gehäuse und Anschlusskasten sind aus einem Guss; es sind hochwertige Korrosionsschutzmaßnahmen und eine optionale Anti-Kondensationsheizung zur Vermeidung von Tauwasser erhältlich. Geeignet für maritime und andere raue Industrieanwendungen.

Wesentliche Merkmale

• Monoblock-Sicherheitsbremse für extreme Umgebungsbedingungen
• Optionen für hohen Korrosionsschutz
• Schutzart bis IP67

Neu: Größe 11
Größe 11 jetzt verfügbar für Seewasser-Anwendungen und andere besonders raue Umgebungen.

Anwendung

• Raue Umgebungen: Hafenkräne, Schiffe, Offshore-Plattformen, Tunnelbau, Bergbau, Krane und Winden

Anbauposition

• Anbau am freien Wellenende

Sicherheit

• Fail-Safe-Prinzip
• Schaltzustandsüberwachung möglich
• Für NOT-HALT-Bremsungen geeignet

Vorteile

• Hohe zulässige Reibarbeit für anspruchsvolle Einsätze

Ausführung

• Elektromagnetische Betätigung; geschlossenes Bremsengehäuse

Ausstattung / Merkmale

• Anti-Kondensationsheizung (Option)
• Verschleißüberwachung möglich (Option)
• Manuelle Entriegelungsoptionen: Hebel oder werkzeuggestützte Notentriegelung

Bauart - Schutzart

• Monoblock-Gehäuse aus einem Guss und speziell abgedichteter Anschlusskasten
• Schutzart bis IP67

Montage und Wartung

• Wartungsarme Auslegung

Schall

• Nicht geräuschgedämpft

Temperatur / Isolierung

• Isolierstoffklasse F

Einschaltdauer

• Einsetzbar für 100 % ED

Produktvarianten (Übersichtstabelle)
Größe | 8 | 9 | 10 | 11
max. Bremsmoment M_N max [Nm] | 150 | 300 | 480 | 1.200
Nennbremsmoment Standard M_N [Nm] | 100 | 200 | 400 | 800
max. Drehzahl n_max [min-1] | 3.400 | 3.000 | 3.000 | 3.000
min. Nabenbohrung d_min [mm] | 25 | 25 | 25 | 55
max. Nabenbohrung d_max [mm] | 45 | 50 | 60 | 75
Außendurchmesser D [mm] | 240 | 270 | 310 | 450

Anwendungsbeispiele / Dokumentation

• Typische Einsatzzwecke: Hafenkräne, maritime Anwendungen, Offshore-Plattformen, Tunnel- und Bergbau, Krane und Winden
• Technische Datenblätter, CAD-Dateien und variantenspezifische Dokumentation verfügbar

Technische Merkmale / Spezifikationen

• Marke: mayr®
• Produktserie: ROBA-stop® S
• Schutzart: bis IP67 (abgedichtetes Monoblock-Gehäuse und Anschlusskasten)
• Ausführung: elektromagnetisch, geschlossenes Gehäuse
• Korrosionsschutz: hochwertige Beschichtungen für maritime/raue Umgebungen
• Heizung: optionale Anti-Kondensationsheizung
• Überwachung: Schaltzustandsüberwachung und Verschleißüberwachung möglich
• Sicherheitsprinzip: Fail-Safe
• Isolierstoffklasse: F
• Einschaltdauer: geeignet für 100 % ED
• Verfügbare Größen und Kenndaten: siehe Tabelle (8–11)
