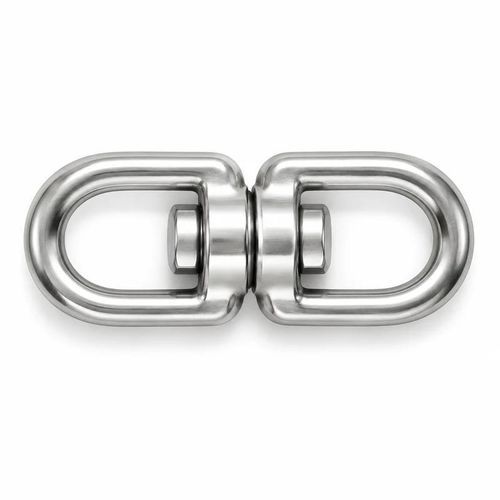

Auge-Drehwirbel

Übersicht
Augenwirbel für professionelle und maritime Anwendungen. Vergleichen Sie Öffnung, Anschlüsse und Abmessungen der aufgeführten Varianten. Geeignet für Decksbeschläge und allgemeines Takelwerk; geben Sie Einsatz und Menge bei der Anfrage an.

Material
AISI 316 / A4

Varianten und Abmessungen
D (mm) | L (mm) | H (mm) | B (mm) | Indikative katalogmäßige Arbeitslast (kg) | Bruchlast (kg)
5 | 60 | 13 | 13 | 100 | 650
6 | 65 | 15 | 15 | 150 | 900
8 | 90 | 22 | 20 | 300 | 650
10 | 115 | 27 | 24 | 500 | 2550
13 | 154 | 35 | 32 | 1000 | 3700
16 | 188 | 45 | 39 | 1500 | 6600

Hinweise zu den Traglasten
Arbeitslast und Bruchlast sind getrennte Angaben. Die angegebenen Werte sind indikativ und stellen keine Hebezertifizierung dar; prüfen Sie die Einsatzbedingungen und die geltenden Normen für die gewählte Variante.

Dokumentation und Lieferung
Verfügbarkeit und Konfiguration werden je nach individuellem Bedarf bestätigt; geben Sie Menge, Anwendung und erforderliche Dokumente (Zertifikate, Rückverfolgbarkeit, Prüfungen) bei der Bestellung an.

Technische Daten

• Produkt: Augenwirbel
• Material: AISI 316 / A4
• Verfügbare Durchmesser (D): 5 mm, 6 mm, 8 mm, 10 mm, 13 mm, 16 mm
• Entsprechende Abmessungen (L, H, B) und indikative Arbeits-/Bruchlasten wie oben aufgeführt
• Vorgesehen für Yacht- und industrielle Beschläge; Einsatzbedingungen für Hebevorgänge prüfen
• Verfügbarkeit und Konfiguration auf Anfrage (RFQ)
