Gewindeterminal für Segelboot

Produktübersicht

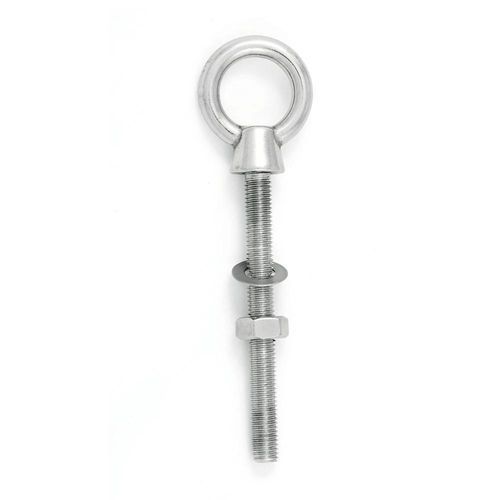

Ringbolzen mit langem Schaft aus AISI 316 Edelstahl. Katalogausführung für technische und maritime Anwendungen. Außengewinde (männlich) metrisch. Nicht für das Heben von Lasten vorgesehen oder zertifiziert; W.L.L. nicht für Hebeanwendungen bewertet.

Wesentliche technische Daten
Typ — Außengewinde (männlich)
Norm / Referenz — Katalogausführung
Material — AISI 316 Edelstahl
Gewinde — Metrisch (außen)
Klasse — N/D
Temperatur — N/D
Schwenkbar / drehbar — Nein
W.L.L. — Nicht für Hebeanwendungen bewertet

Technische Zeichnung und Abmessungen
Illustrative technische Zeichnung: Vorder- und Seitenansicht. Dimensionskennzeichen: D1 = Nenngewinde (M…), D2 = Grunddurchmesser (mm), D3 = Innenringdurchmesser (mm), H = Höhe von Ring und Basis über dem Schaft (mm), H1 = Basishöhe (mm), K = Ringstärke (mm), L = Schaftlänge unterhalb der Basis (mm). Zeichnungen sind illustrativ und nicht maßstäblich, sofern nicht anders angegeben.

Varianten und Abmessungen
Einheiten: mm; Gewicht in kg. N/D bedeutet nicht dokumentiert. Repräsentative Abmessungen je Gewindegröße:
M6 — D2 12.0 — D3 15.0 — L 60.0 — H 29.0 — H1 9.0 — K 5.0
M8 — D2 15.0 — D3 19.0 — L 80.0 — H 37.0 — H1 12.0 — K 6.0
M10 — D2 19.0 — D3 25.0 — L 100.0 — H 48.0 — H1 15.0 — K 8.0
M12 — D2 23.0 — D3 30.0 — L 120.0 — H 59.0 — H1 19.0 — K 10.0

Lastbedingungen
Für technische und maritime Anwendungen ausgelegt. Nicht für das Heben von Lasten verwenden; nicht für Hebeoperationen geeignet. W.L.L. nicht für Hebeanwendungen bewertet.

Materialien und Oberflächen
Material — AISI 316 Edelstahl
Oberfläche — Für die gewählte Variante zu bestätigen

Dokumentation
Betriebsanleitung — Auf Anfrage für die gewählte Variante erhältlich
Datenblatt / Zertifizierung — Variantenbezogene Dokumentation auf Anfrage
CAD / 3D — Verfügbarkeit zu bestätigen

Eigenschaften / technische Spezifikationen

• Produkttyp: Ringbolzen mit langem Schaft und Außengewinde
• Material: AISI 316 Edelstahl
• Gewindeform: Metrisch (außen)
• Katalogausführung / Referenz
• Schwenkbar / drehbar: Nein
• W.L.L.: Nicht für Hebeanwendungen bewertet
• Verfügbare Gewindegrößen: M6, M8, M10, M12
• Repräsentative Abmessungen je Größe (D2, D3, L, H, H1, K) in der Variantenliste (mm)
• Gewicht und einige technische Felder als N/D gekennzeichnet, wenn nicht dokumentiert
• Oberfläche und variantenbezogene Dokumentation auf Anfrage erhältlich
