Lasthaken

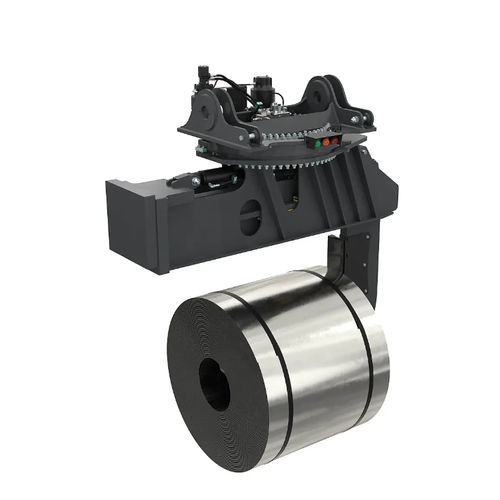

Ausrüstung für den Coilumschlag mit Reach Stackern Der ELME Coil Hook 719RS ist ein Gerät für das Handling von Stahlcoils mit einem Gewicht von bis zu 45 Tonnen. Der Coilhaken 719RS ist für die Montage auf Reach Stackern vorgesehen. Der C-Haken ist für das Handling von Coils von 15 bis 45 Tonnen ausgelegt. Der Coilhaken wird je nach Anwendung kundenspezifisch konstruiert und ist daher in einer breiten Palette von Tragfähigkeiten, Coilgrößen und Designvarianten erhältlich. Der Coilhaken 719RS ist mit einer Auszugsmöglichkeit von 1 600 mm konzipiert, wovon die ersten 1 000 mm unter Last (mit dem im C-Haken hängenden Coil) erfolgen können. Dies ermöglicht eine Mikrobewegung zur präzisen Platzierung des coils. Mit dem serienmäßigen elektrischen Dämpfungssystem ist es möglich, den C-Haken immer in der Waage zu halten, auch bei beladenem Coil. Das Ausziehen (Seitenverschiebung) wird von einem Hydraulikzylinder ausgeführt. Die Drehung wird durch einen Drehkranz mit doppelten Getriebemotoren und Haltebremsen angetrieben. Der Coil Hook 719RS ist mit einem CAN-Bus-Steuerungssystem mit J1939-Protokoll ausgestattet. Tragfähigkeit (SWL) - 15-45 Tonnen Art der Schnittstelle - Reach Stacker Art des Hubsystems - C-Haken für Coil-Handling Gewicht - ca. 6 100 kg (je nach Kapazität und Coilgröße) Drehung 195° CW/105° CCW - <42 Sek.* zwischen den Endpunkten Seitenverschiebung (Entnahme) - 1 600 mm Seitenverschiebung mit Last - 1 000 mm Hydraulisch, Betriebsdruck - 140 bar Hydraulisch, Durchfluss - 60 L /min Elektrisch, Steuerspannung - 24 VDC Farbe - Schwarzgrau RAL 7021 Lackstärke - 150 μ
