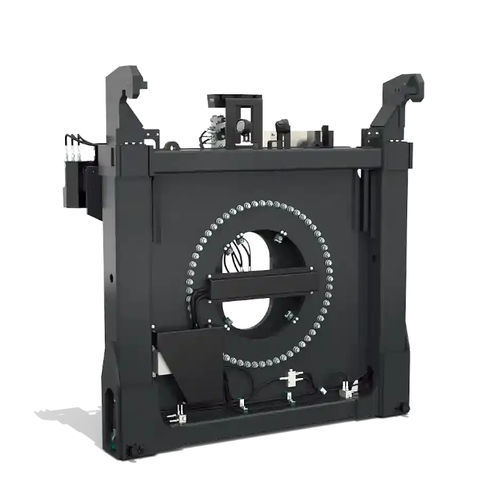

Spreader für Gabelstapler 508Rfür ContainerDrehbarerelektrisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Container, für Gabelstapler
- Typ
- elektrisch, Drehbarer
Beschreibung
Produktübersicht
ELME Spreader Modell 508R ist ein rotierender Endhub-Spreader zur Handhabung leerer ISO-Container. Der 508R ist dafür ausgelegt, auf dem Fahrwagen im Mast eines Gabelstaplers integriert zu werden und kann einen leeren 20ft ISO-Container von der kurzen Seite handhaben. Er erfüllt die Anforderungen für Endhub nach ISO-Containerstandards.
Konstruktion und Funktion
Der Spreader ist für 8ft breite Container ausgelegt mit einem Achsabstand von 2 258 mm zwischen den beiden Twistlocks. Die oberen Haken sind hydraulisch verstellbar, um unterschiedliche Containerhöhen aufzunehmen. Der Container wird von zwei horizontalen Twistlocks unten und zwei Haken in den oberen Eckgussstücken gehoben und gesichert. Die Rotationsfunktion erleichtert Reparatur- und Positionierungsarbeiten.
TWISTLOCK-SYSTEM
Das Twistlock-System ist in robuster Ausführung gefertigt und seit vielen Jahren bewährt. Modell 508R verfügt über gehärtete ISO-Schnellwechsel-Twistlocks, hydraulisch betätigt und mit mechanischer Verriegelung gegen fehlerhaftes Verriegeln bzw. Entriegeln.
STEUER- UND SCHUTZSYSTEM
Elektrische Systeme überwachen den Zustand des Spreaders kontinuierlich. Anzeigeleuchten informieren den Bediener, wenn der Spreader korrekt aufsitzt und verriegelt ist. Jedes Signal ist Voraussetzung für wichtige Schutzfunktionen wie Twistlock-Aktivierung und Hebeunterbrechung.
Standardlieferumfang
Technische Daten (Tabelle)
Art des Hebesystems: Zwei horizontale Twistlocks
Art der Stapelung: Normale und Blockstapelung
Spreader-Gewicht (TW): Ca. ab 4 700 kg
Hubkapazität (SWL), Spreader: 6 Tonnen
Drehung: 105° im Uhrzeigersinn / 195° gegen den Uhrzeigersinn
Hydraulik, Betriebsdruck bis: 140 bar
Hydraulik, Durchfluss: Max. 60 L/min
Elektrisch - Steuerspannung: 24 VDC
Farbe: Schwarzgrau RAL 7021
HAFTUNGSAUSSCHLUSS
Alle Angaben können ohne vorherige Ankündigung geändert werden. Eine Optionsliste ermöglicht die Anpassung des Produkts an spezifische Anforderungen.
ELME Spreader Modell 508R ist ein rotierender Endhub-Spreader zur Handhabung leerer ISO-Container. Der 508R ist dafür ausgelegt, auf dem Fahrwagen im Mast eines Gabelstaplers integriert zu werden und kann einen leeren 20ft ISO-Container von der kurzen Seite handhaben. Er erfüllt die Anforderungen für Endhub nach ISO-Containerstandards.
Konstruktion und Funktion
Der Spreader ist für 8ft breite Container ausgelegt mit einem Achsabstand von 2 258 mm zwischen den beiden Twistlocks. Die oberen Haken sind hydraulisch verstellbar, um unterschiedliche Containerhöhen aufzunehmen. Der Container wird von zwei horizontalen Twistlocks unten und zwei Haken in den oberen Eckgussstücken gehoben und gesichert. Die Rotationsfunktion erleichtert Reparatur- und Positionierungsarbeiten.
TWISTLOCK-SYSTEM
Das Twistlock-System ist in robuster Ausführung gefertigt und seit vielen Jahren bewährt. Modell 508R verfügt über gehärtete ISO-Schnellwechsel-Twistlocks, hydraulisch betätigt und mit mechanischer Verriegelung gegen fehlerhaftes Verriegeln bzw. Entriegeln.
STEUER- UND SCHUTZSYSTEM
Elektrische Systeme überwachen den Zustand des Spreaders kontinuierlich. Anzeigeleuchten informieren den Bediener, wenn der Spreader korrekt aufsitzt und verriegelt ist. Jedes Signal ist Voraussetzung für wichtige Schutzfunktionen wie Twistlock-Aktivierung und Hebeunterbrechung.
Standardlieferumfang
- Integrierte Befestigung zur Anpassung an den Stapler
- Rotationsfunktion
- Zwei horizontale ISO-Twistlocks
- Hydraulische obere Haken
- Magnetventile für alle hydraulischen Funktionen
- Elektrisches und mechanisches Schutz- und Anzeigesystem für Twistlocks
- Hebeunterbrechungssignal
- LED-Anzeigelampen
- LED-Arbeitsleuchten
Technische Daten (Tabelle)
Art des Hebesystems: Zwei horizontale Twistlocks
Art der Stapelung: Normale und Blockstapelung
Spreader-Gewicht (TW): Ca. ab 4 700 kg
Hubkapazität (SWL), Spreader: 6 Tonnen
Drehung: 105° im Uhrzeigersinn / 195° gegen den Uhrzeigersinn
Hydraulik, Betriebsdruck bis: 140 bar
Hydraulik, Durchfluss: Max. 60 L/min
Elektrisch - Steuerspannung: 24 VDC
Farbe: Schwarzgrau RAL 7021
HAFTUNGSAUSSCHLUSS
Alle Angaben können ohne vorherige Ankündigung geändert werden. Eine Optionsliste ermöglicht die Anpassung des Produkts an spezifische Anforderungen.
