Überwachungssystem für Schiffe TA3840 series

TankfüllständeTankdruckFracht

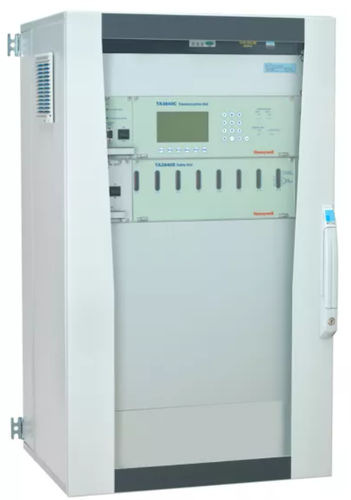

Das Kommunikationsrack TA3840C und das Sicherheitsrack TA3840S erfassen und verarbeiten Messdaten von Füllstands-, Druck-, Temperatur-, Trimm- und Krängungssensoren, um genaue und zuverlässige Füllstands- und/oder Volumenmessungen zu liefern. Die Kommunikationsschnittstelleneinheit ist eine Verarbeitungseinheit, die Daten von mehreren Schiffs-Tankmessgeräten zentralisiert. Sie liefert berechnete Werte für Tankvolumen, Füllstand, Druck und Temperatur zur Weiterverarbeitung durch Messsoftware, den Laderechner und andere Systeme an Bord des Schiffes. Diese zentralisierte Schnittstelle kann Messsignale von maximal 64 Ladetanks verarbeiten und verfügt zudem über die Fähigkeit, bis zu 96 Eingänge von anderen Messgeräten zu verarbeiten. Was ist das? Die Kommunikationsschnittstelle ist eine eigenständige Einheit, die auf Signale verschiedener auf dem Schiff verwendeter Messgeräte zugreifen kann. Die Einheit kann in ein 19-Zoll-Rack eingebaut werden und umfasst eine Versorgungsplatine, eine Zentraleinheit zur Datenverarbeitung, eine Funktionstastatur sowie eine Anzeigeeinheit mit LCD-Bildschirm für Mess- und Alarmdaten. Wie funktioniert es? Die Kommunikationsschnittstelle dient als zentraler Punkt in Ihrem Kontrollraum für den Zugriff auf Messsignale aller Arten von angeschlossenen Messgeräten an Bord des Schiffes. Das TA3840C ist von den wichtigsten internationalen Klassifikationsgesellschaften zugelassen und verfügt über zwei Steckplätze für eine oder zwei analoge 4–20-mA-Eingangsplatinen (48 Kanäle) oder für eine oder zwei Multifunktions-I/O-Platinen (8 × 4–20 mA, 24 binäre Ausgänge und 16 binäre Eingänge). Diese Schnittstelle ist für den „Remote Connectivity Service“ von Honeywell für Schiffe ausgelegt. Zusammen mit dem EM540-Radarmessgerät, den T901-Druck- und Temperatursensoren, dem elektropneumatischen Füllstandsmessgerät CT801 und den PL3700X-Drucksensoren
