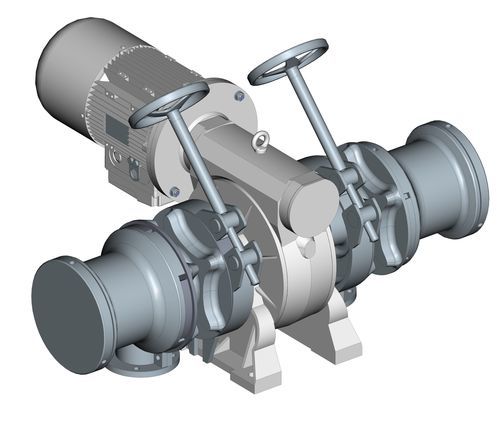

Elektrische Ankerwinde CW-19

hydraulischfür Boothorizontal

Beschreibung
Die CW-19 Winde integriert ein ölgeschmiertes Schneckengetriebe, das direkt mit einem hydraulischen oder dreiphasigen Elektromotor gekoppelt ist. Die Standardwinde CW-19 kann eine einzelne Kettennuss für Ketten bis zu 19mm mit Querträger aufnehmen. Die Winde ist mit der Option einer doppelten Kettennuss erhältlich. Das Getriebe ist für den Einsatz in Meeresumgebungen beschichtet.

Merkmale
5000W Version
MOTORLEISTUNG: 5000W
VERSORGUNGSSPANNUNG: 2230V/400V
MAXIMALE SOFORTZUGKRAFT: 4800 Kg
ARBEITSLAST HEBEN: 1500 Kg
LASTRÜCKGEWINNUNGSGESCHWINDIGKEIT: 13 m/min
DURCHSCHNITTLICHER VERBRAUCH: N/A

7500W Version
MOTORLEISTUNG: 7500W
VERSORGUNGSSPANNUNG: 230V/400V
MAXIMALE SOFORTZUGKRAFT: 5900 Kg
ARBEITSLAST HEBEN: 1600 Kg
LASTRÜCKGEWINNUNGSGESCHWINDIGKEIT: 13 m/min
DURCHSCHNITTLICHER VERBRAUCH: N/A

HY Version (Hydraulisch)
MOTORLEISTUNG: HY
VERSORGUNGSSPANNUNG: N/A
MAXIMALE SOFORTZUGKRAFT: 3000 Kg
ARBEITSLAST HEBEN: 3000 Kg
LASTRÜCKGEWINNUNGSGESCHWINDIGKEIT: 12 m/min
DURCHSCHNITTLICHER VERBRAUCH: N/A

Kette

• Kettennuss: 16 C.T. | Unterstützte Kette: 16 Stud link
• Kettennuss: 17.5 C.T. | Unterstützte Kette: 17.5 Stud link
• Kettennuss: 19 C.T. | Unterstützte Kette: 19 Stud link

Hauptabmessungen (mm)

• 3500
  A: 910
  B: 600
  C: 310
  D: 560
• 7500
  A: 910
  B: 600
  C: 310
  D: 560
• HY
  A: 590
  B: 600
  C: 310
  D: 560

Hinweis: Alle Maße sind in mm

Technische Spezifikationen

• Ölgeschmiertes Schneckengetriebe
• Hydraulischer oder dreiphasiger Elektromotor
• Einzelne Kettennuss für Ketten bis zu 19mm mit Querträger
• Option für doppelte Kettennuss verfügbar
• Beschichtet für Meeresumgebungen
• Verfügbare Versionen: 5000W, 7500W, HY (Hydraulisch)
• Unterstützte Ketten: 16, 17.5, 19 mm Stud link
• Lastwiederherstellungsgeschwindigkeit: 12-13 m/min
• Maximale Sofortzugkraft: bis zu 5900 Kg
• Arbeitslast heben: bis zu 3000 Kg
