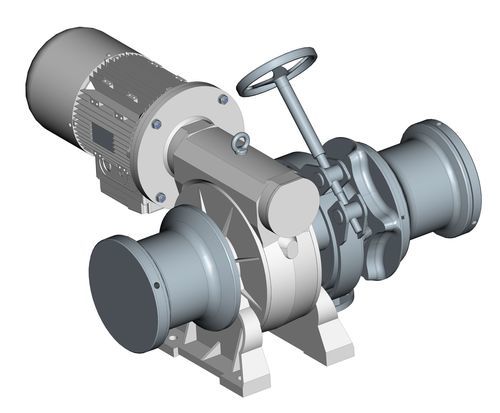

Hydraulische Ankerwinde CW-20

mit Schneckeelektrischfür Boot

Beschreibung
Die Ankerwinde CW-20 verfügt über ein ölgeschmiertes Schneckengetriebe, das direkt mit einem hydraulischen oder dreiphasigen Elektromotor gekoppelt ist. Die Standard-CW-20-Winde kann eine einzelne Trommel für Ketten bis zu 20,5 mm mit Bolzenverbindung aufnehmen. Eine Option mit Doppeltrommel ist verfügbar. Das Getriebe ist für den Einsatz in Meeresumgebungen beschichtet.

Eigenschaften
MOTORLEISTUNG | VERSORGUNGSSPANNUNG | MAXIMALE SOFORTZUGKRAFT | ARBEITSLAST BEIM HEBEN | RÜCKGEWINDIGKEIT UNTER LAST | DURCHSCHNITTLICHER VERBRAUCH
7500W | 230V/400V | 6100 Kg | 2400 Kg | 14 m/min | N/A
HY | N/A | 3000 Kg | 3000 Kg | 12 m/min | N/A

Kette
Trommel | Unterstützte Kette
20.5 C.T. | 20.5 Bolzenverbindung

Abmessungen (7500 Version)
A | B | C | D
910 | 600 | 310 | 560

Abmessungen (HY Version)
A | B | C | D
590 | 600 | 310 | 560

Hinweis
Alle Maße sind in mm

Eigenschaften / Technische Spezifikationen

• Ölgeschmiertes Schneckengetriebe
• Hydraulischer oder dreiphasiger Elektromotor
• Einzeltrommel für Ketten bis zu 20,5 mm mit Bolzenverbindung
• Option mit Doppeltrommel verfügbar
• Beschichtung für Meeresumgebungen
• MOTORLEISTUNG: 7500W (elektrisch), HY (hydraulisch)
• VERSORGUNGSSPANNUNG: 230V/400V (elektrisch), N/A (hydraulisch)
• MAXIMALE SOFORTZUGKRAFT: 6100 Kg (elektrisch), 3000 Kg (hydraulisch)
• ARBEITSLAST BEIM HEBEN: 2400 Kg (elektrisch), 3000 Kg (hydraulisch)
• RÜCKGEWINDIGKEIT UNTER LAST: 14 m/min (elektrisch), 12 m/min (hydraulisch)
• DURCHSCHNITTLICHER VERBRAUCH: N/A
• Trommel: 20.5 C.T.
• Unterstützte Kette: 20.5 Bolzenverbindung
• Abmessungen (7500): A=910 mm, B=600 mm, C=310 mm, D=560 mm
• Abmessungen (HY): A=590 mm, B=600 mm, C=310 mm, D=560 mm
